专利号: 2022229370897
申请人: 安徽博欢建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

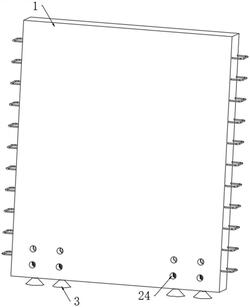

1.一种装配式钢筋混凝土剪力墙,包括剪力墙体(1),其特征在于:所述剪力墙体(1)的底端对称开设有腔体组,所述腔体组包括两个沿剪力墙体(1)长度方向分布的腔体(2),所述腔体(2)的内部设置有植筋对接组件(3);

所述植筋对接组件(3)包括嵌设在腔体(2)内部的第一柱形筒(31),所述第一柱形筒(31)的内部设置有可上下伸缩的植筋对接筒(32),所述植筋对接筒(32)的底端固定连接有对接斗(34)。

2.根据权利要求1所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述腔体(2)包括开设在剪力墙体(1)底端的第一柱形腔(21),所述第一柱形腔(21)的顶端开设有用于安装第一柱形筒(31)的锥形腔(22),所述锥形腔(22)的顶端开设有第二柱形腔(23)。

3.根据权利要求2所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述锥形腔(22)侧壁的顶部和底部均开设有注浆孔(24),所述注浆孔(24)贯通剪力墙体(1)。

4.根据权利要求3所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述第一柱形筒(31)的侧壁开设有两个上下分布的通孔(35),两个所述通孔(35)分别与锥形腔(22)侧壁的两个所述注浆孔(24)对应设置。

5.根据权利要求4所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述植筋对接筒(32)的侧壁开设有绕植筋对接筒(32)环壁等距分布的条形通槽(33)。

6.根据权利要求1所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述植筋对接筒(32)的外径比第一柱形筒(31)的内径小5‑8毫米。

7.根据权利要求2所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述第一柱形筒(31)的顶端固定连通有第二柱形筒(37),所述第二柱形筒(37)嵌设在第二柱形腔(23)的内部,所述植筋对接筒(32)的顶端固定连接有插柱(36),所述插柱(36)插接在第二柱形筒(37)的内部。

8.根据权利要求7所述的一种装配式钢筋混凝土剪力墙,其特征在于:所述插柱(36)的顶部为空心结构,所述插柱(36)的顶部固定连接有弹簧(38),所述弹簧(38)的顶端与第二柱形筒(37)内壁的顶端固定连接。
