专利号: 2022229414626
申请人: 常州国锐工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

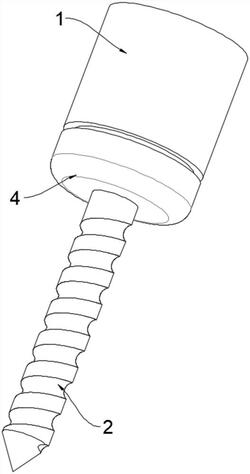

1.一种便于锁紧的圆弧立铣刀,包括刀柄(1)与刀具(2),其特征在于:所述刀柄(1)的内部开设有锁紧槽(3),所述刀柄(1)的底部螺纹连接有旋盖(4),所述旋盖(4)的内部开设有放置槽(5),所述旋盖(4)的顶部固定安装有限位板(6),所述限位板(6)的四周固定连接有四组导轨(7),四组所述导轨(7)的外部滑动连接有四组移动块(8),四组所述移动块(8)的一侧固定连接有四组连接杆(9),四组所述连接杆(9)的一侧固定安装有四组夹块(10),四组所述移动块(8)的顶部与锁紧槽(3)的内壁滑动连接。

2.根据权利要求1所述的一种便于锁紧的圆弧立铣刀,其特征在于:所述锁紧槽(3)的左右两侧开设有两组预紧槽(11),两组所述预紧槽(11)的内部一侧固定连接有两组连接弹簧(12),两组所述连接弹簧(12)的另一端固定连接有两组限位杆(13),两组所述限位杆(13)与两组预紧槽(11)滑动连接。

3.根据权利要求1所述的一种便于锁紧的圆弧立铣刀,其特征在于:四组所述移动块(8)的一侧固定连接有四组伸缩弹簧(14),四组所述伸缩弹簧(14)的另一端与旋盖(4)的内壁固定连接。

4.根据权利要求3所述的一种便于锁紧的圆弧立铣刀,其特征在于:四组所述移动块(8)的顶部设置为斜倒角。

5.根据权利要求1所述的一种便于锁紧的圆弧立铣刀,其特征在于:四组所述夹块(10)的一侧固定安装有四组橡胶垫(15)。
