专利号: 202222942927X
申请人: 桂其兵
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

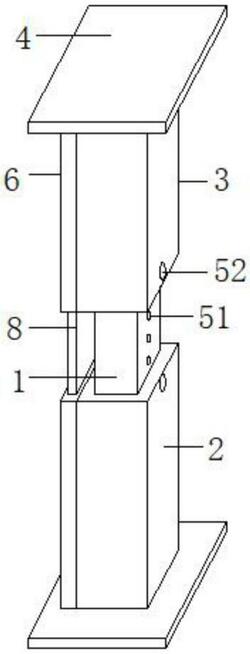

1.装配式房屋钢骨架可调节横梁,包括活动梁(1)、固定梁一(2)、固定梁二(3)与安装板(4),其特征在于,所述活动梁(1)与固定梁一(2)以及固定梁二(3)之间连接有固定机构(5);

所述固定机构(5)包括螺纹孔(51)与固定栓(52),所述螺纹孔(51)等距开设于活动梁(1)右侧,所述固定栓(52)设置于固定梁一(2)以及固定梁二(3)右侧,且所述固定栓(52)尾端分别贯穿固定梁一(2)以及固定梁二(3)并与螺纹孔(51)螺纹连接。

2.根据权利要求1所述的装配式房屋钢骨架可调节横梁,其特征在于,所述固定梁一(2)以及固定梁二(3)左侧均设置有连接板(6),所述连接板(6)内开设有凹槽(7),所述固定梁一(2)与固定梁二(3)之间设置有加强板(8),且所述加强板(8)上下两端均设置于凹槽(7)内。

3.根据权利要求2所述的装配式房屋钢骨架可调节横梁,其特征在于,所述固定梁一(2)以及固定梁二(3)左侧均开设有安装槽(9),所述安装槽(9)内设置有弹簧(10)以及顶杆(11),所述弹簧(10)右端分别与固定梁一(2)以及固定梁二(3)连接,所述弹簧(10)左端与顶杆(11)连接,所述加强板(8)右侧等距开设有半球形槽(12),所述顶杆(11)远离弹簧(10)的一端与半球形槽(12)相契合。

4.根据权利要求3所述的装配式房屋钢骨架可调节横梁,其特征在于,所述固定梁一(2)以及固定梁二(3)内均开设有限制槽(13),所述限制槽(13)与安装槽(9)相连通,所述限制槽(13)对称设置于安装槽(9)上下两侧,所述限制槽(13)内设置有限制块(14),且所述限制块(14)与顶杆(11)连接。

5.根据权利要求1所述的装配式房屋钢骨架可调节横梁,其特征在于,所述活动梁(1)内开设有上下贯通的稳固槽(15),所述稳固槽(15)呈十字形结构。

6.根据权利要求5所述的装配式房屋钢骨架可调节横梁,其特征在于,所述稳固槽(15)内上下对称设置有稳固板(16),且两个所述稳固板(16)相背的一端分别与固定梁一(2)以及固定梁二(3)连接。
