专利号: 2022229492733
申请人: 安徽永恩工程科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

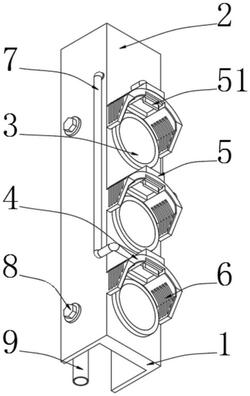

1.一种交通信号灯的叶片结构,包括灯罩套筒(1),其特征在于:所述灯罩套筒(1)的顶端固定安装有存水箱(2),所述灯罩套筒(1)的正面固定安装有防护灯罩(3),所述灯罩套筒(1)的正面固定安装有位于防护灯罩(3)正面上部的遮挡罩(4),所述遮挡罩(4)的顶面中部固定安装有分体水泵(5),所述分体水泵(5)的输出端固定连通有位于遮挡罩(4)底面中部的条形喷水板(51),所述遮挡罩(4)的左右两侧面均开设有透风孔(6),所述存水箱(2)正面的底端与左右两侧面的底端均固定连通有导水管(7),所述导水管(7)的另一端与分体水泵(5)的输入端固定连通,所述存水箱(2)背面顶端的中部固定连通有上水管(9)。

2.根据权利要求1所述的一种交通信号灯的叶片结构,其特征在于:所述导水管(7)的数量为三个,所述分体水泵(5)的数量为三个,三个导水管(7)的安装长度与分体水泵(5)的安装位置相适配。

3.根据权利要求1所述的一种交通信号灯的叶片结构,其特征在于:所述灯罩套筒(1)左右两侧面的上下两端均开设有锁定孔,所述锁定孔的内腔螺纹贯穿有固定螺栓(8)。

4.根据权利要求1所述的一种交通信号灯的叶片结构,其特征在于:所述灯罩套筒(1)的底面和背面均为开放式设置,所述灯罩套筒(1)的大小和形状与存水箱(2)的大小和形状相适配。

5.根据权利要求1所述的一种交通信号灯的叶片结构,其特征在于:所述遮挡罩(4)的数量与防护灯罩(3)的数量相一致,所述分体水泵(5)的数量与遮挡罩(4)的数量相一致。

6.根据权利要求1所述的一种交通信号灯的叶片结构,其特征在于:所述防护灯罩(3)的数量为三个,三个防护灯罩(3)均分固定在灯罩套筒(1)的正面,所述防护灯罩(3)的正面为透明设置。
