专利号: 2022229537024
申请人: 芜湖兴方自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

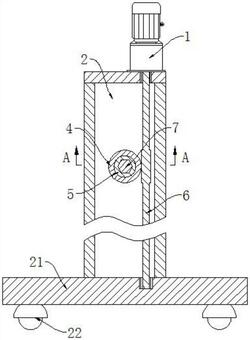

1.新能源汽车前格栅定位机构,其特征在于:包括外壳(2),所述外壳(2)前侧等距安装多个用于托举前格栅的定位框架(3),所述定位框架(3)后端中部位置设置纵向布置的六角杆(7),所述六角杆(7)外端套装套筒(5)且套筒(5)内腔横截面呈六角形,所述套筒(5)后端贯穿外壳(2)且套筒(5)与外壳(2)转动连接,所述套筒(5)外端安装环形蜗轮(4)且环形蜗轮(4)位于外壳(2)内,所述外壳(2)上端设置驱动设备的固定部,所述驱动设备的活动部穿过外壳(2)并与蜗杆(6)连接,所述蜗杆(6)呈竖向布置转动连接在外壳(2)内,所述蜗杆(6)左端等距啮合多个环形蜗轮(4)。

2.根据权利要求1所述的新能源汽车前格栅定位机构,其特征在于:所述六角杆(7)外端贴合插销(71)的螺帽部,且插销(71)的杆部贯穿六角杆(7),所述插销(71)设置在套筒(5)后侧。

3.根据权利要求2所述的新能源汽车前格栅定位机构,其特征在于:所述插销(71)上装配限位件,且限位件位于六角杆(7)背离插销(71)的螺帽部一侧。

4.根据权利要求1所述的新能源汽车前格栅定位机构,其特征在于:所述外壳(2)下端安装承重底座(21),所述承重底座(21)下端四个棱角位置均设置带刹车的移动构件的固定部。

5.根据权利要求1所述的新能源汽车前格栅定位机构,其特征在于:所述定位框架(3)后端对称设置两个U型架(31),两个所述U型架(31)之间后侧边缘位置安装横向布置的安装板(32),且安装板(32)位于外壳(2)前侧,所述安装板(32)后端中间位置设置六角杆(7)。

6.根据权利要求5所述的新能源汽车前格栅定位机构,其特征在于:所述安装板(32)后端等距安装呈圆形布置的多个滚动构件的固定部,且滚动构件的活动部滚动连接在外壳(2)前端,所述滚动构件设置在六角杆(7)外侧。

7.根据权利要求1所述的新能源汽车前格栅定位机构,其特征在于:所述定位框架(3)前端设置橡胶框架(33),所述橡胶框架(33)内安装与橡胶框架(33)形状相同的辅助管(334),所述橡胶框架(33)前端等距开设多个吸孔(331)且多个吸孔(331)均与辅助管(334)连通布置。

8.根据权利要求7所述的新能源汽车前格栅定位机构,其特征在于:所述橡胶框架(33)内设置竖向布置的连接管(332),且连接管(332)穿过橡胶框架(33)并与辅助管(334)连通布置,所述连接管(332)后端通过带单向阀的管道与气囊(333)连通,所述连接管(332)后端连通设置带开关阀的气管且气管位于管道外侧。
