专利号: 2022229547670
申请人: 房县奇伟服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

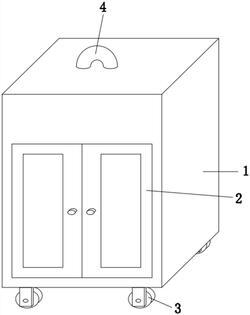

1.服装自动干燥杀菌装置,其特征在于,包括机体(1),所述机体(1)内固定连接有隔板(18),所述隔板(18)的顶部与机体(1)之间设置有密封板(21),所述机体(1)的两侧内壁上均固定连接有紫外杀菌灯(12),所述机体(1)内设置有旋转烘干组件。

2.根据权利要求1所述的服装自动干燥杀菌装置,其特征在于:所述旋转烘干组件包括固定连接在机体(1)底部内壁上的凸台(6)和固定连接在机体(1)一侧内壁上的驱动电机(15),以及固定连接在机体(1)前后侧内壁上的四个加热棒(17),所述凸台(6)的顶部转动连接有空心轴(7),所述驱动电机(15)的输出轴上固定连接有驱动轴(16),所述驱动轴(16)的外侧固定套设有一个蜗杆(23)和两个扇叶(19),所述机体(1)的顶部固定连通有弯管(4),所述弯管(4)的底端转动连通在空心轴(7)的顶端,所述空心轴(7)的外侧固定套设有被动蜗轮(22),所述蜗杆(23)与被动蜗轮(22)相啮合,所述空心轴(7)的外侧开设有多个出气孔(8),所述空心轴(7)的外侧设置有晾衣组件。

3.根据权利要求2所述的服装自动干燥杀菌装置,其特征在于:所述晾衣组件包括固定套设在空心轴(7)外侧的固定环(9),所述固定环(9)的外侧固定套设有晾衣盘(10),所述晾衣盘(10)的底部固定连接有多个防脱挂钩(11)。

4.根据权利要求3所述的服装自动干燥杀菌装置,其特征在于:所述隔板(18)的底部开设有环形槽,所述环形槽内滑动套设有两个滑板(20),两个滑板(20)均固定连接在晾衣盘(10)的顶部。

5.根据权利要求2所述的服装自动干燥杀菌装置,其特征在于:所述密封板(21)的一侧固定连接有支撑轴承,所述支撑轴承的内圈固定套设在驱动轴(16)的外侧。

6.根据权利要求2所述的服装自动干燥杀菌装置,其特征在于:所述机体(1)的顶部固定连接有密封轴承(14),所述弯管(4)固定连接在密封轴承(14)的外圈,所述密封轴承(14)的内圈固定套设在空心轴(7)的外侧。

7.根据权利要求1所述的服装自动干燥杀菌装置,其特征在于:所述机体(1)的一侧顶部开设有两个进气孔,所述进气孔内固定连接有防尘网(13),所述机体(1)的一侧底部固定连通有排出管(5)。

8.根据权利要求1所述的服装自动干燥杀菌装置,其特征在于:所述机体(1)的前侧转动连接有箱门(2),所述机体(1)的底部转动连接有四个移动轮(3)。
