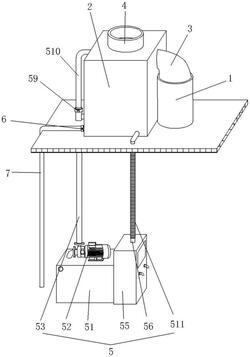

1.一种民用烟筒废气处理用余热回收处理装置,其特征在于,包括:
烟筒管(1);
废气处理箱(2),固定设置在所述烟筒管(1)的一侧;
排烟管(3),固定设置在所述烟筒管(1)的顶端,且所述排烟管(3)的一端延伸进所述废气处理箱(2)的内腔底端;
出烟筒(4),固定设置在所述废气处理箱(2)的顶端,且与所述废气处理箱(2)的内腔相通;
余热回收机构(5),设置在所述废气处理箱(2)的内腔。
2.根据权利要求1所述的一种民用烟筒废气处理用余热回收处理装置,其特征在于:所述余热回收机构(5)包括:水箱(51)、水泵(52)、第一出水管(53)、蓄热管(54)、储热箱(55)和第二出水管(56);
所述水箱(51)的顶端固定设置有水泵(52),所述水泵(52)的进水端延伸进所述水箱(51)的内腔,所述水泵(52)的出水口螺接有第一出水管(53),所述第一出水管(53)的外壁一侧过盈配合有蓄热管(54),且所述蓄热管(54)固定设置在所述废气处理箱(2)的内腔底端,所述水箱(51)的一侧固定设置有储热箱(55),所述蓄热管(54)的一端过盈配合有第二出水管(56),且所述第二出水管(56)的一端与所述储热箱(55)的顶端过盈配合。
3.根据权利要求2所述的一种民用烟筒废气处理用余热回收处理装置,其特征在于:所述蓄热管(54)呈“蛇”形设置在所述废气处理箱(2)的内腔底端。
4.根据权利要求2所述的一种民用烟筒废气处理用余热回收处理装置,其特征在于:所述余热回收机构(5)还包括:喷洒管(57)、喷洒头(58)、第一电磁阀(59)和进水管(510);
所述喷洒管(57)沿左右方向固定设置在所述废气处理箱(2)的内腔顶端,所述喷洒管(57)的底端从左至右设置有若干个喷洒头(58),所述第一出水管(53)的顶端螺接有第一电磁阀(59),所述第一电磁阀(59)的顶端螺接有进水管(510),且所述进水管(510)的一端与所述喷洒管(57)的一端过盈配合。
5.根据权利要求4所述的一种民用烟筒废气处理用余热回收处理装置,其特征在于:所述喷洒管(57)位于所述出烟筒(4)的正下方。
6.根据权利要求2所述的一种民用烟筒废气处理用余热回收处理装置,其特征在于:所述第二出水管(56)的外壁固定设置有保温棉(511)。
7.根据权利要求1所述的一种民用烟筒废气处理用余热回收处理装置,其特征在于:所述废气处理箱(2)的一侧底端螺接有第二电磁阀(6),所述第二电磁阀(6)的一端螺接有排水管(7)。
