专利号: 2022229627548
申请人: 王家勇
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种建筑装修装饰用墙面装饰板连接组件,包括装饰板主体(1),其特征在于:所述装饰板主体(1)的背面设置有用于防止装饰板主体(1)表面弯曲的限位杆(2),所述装饰板主体(1)的背面设置有便于对装饰板主体(1)的安装位置进行微调的连接机构(3);

连接机构(3),所述连接机构(3)包括板材连接板(301)和调节螺丝(302),所述板材连接板(301)固定连接在装饰板主体(1)的背面,所述调节螺丝(302)螺纹贯穿连接在板材连接板(301)的上表面。

2.根据权利要求1所述的一种建筑装修装饰用墙面装饰板连接组件,其特征在于:所述连接机构(3)还包括墙面连接板(303)、安装插缝(304)和膨胀螺栓(305),所述墙面连接板(303)滑动插接在板材连接板(301)的下表面,所述安装插缝(304)开设在墙面连接板(303)的外侧,所述膨胀螺栓(305)贯穿设置在墙面连接板(303)的内部。

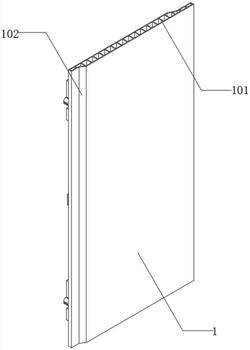

3.根据权利要求1所述的一种建筑装修装饰用墙面装饰板连接组件,其特征在于:所述装饰板主体(1)的内部固定连接有加强筋(101),所述装饰板主体(1)的左侧设置有第一插缝板(102),所述装饰板主体(1)的右侧设置有第二插缝板(103)。

4.根据权利要求1所述的一种建筑装修装饰用墙面装饰板连接组件,其特征在于:所述限位杆(2)的表面滑动卡接有限位板(201),所述限位板(201)的内侧开设有限位槽(202),所述限位板(201)的内部贯穿设置有安装螺丝(203)。

5.根据权利要求3所述的一种建筑装修装饰用墙面装饰板连接组件,其特征在于:所述第一插缝板(102)的表面活动插接有第二插缝板(103)。

6.根据权利要求1所述的一种建筑装修装饰用墙面装饰板连接组件,其特征在于:所述限位杆(2)滑动插接在限位槽(202)的内部。

7.根据权利要求1所述的一种建筑装修装饰用墙面装饰板连接组件,其特征在于:所述板材连接板(301)活动插接在安装插缝(304)的内部,所述调节螺丝(302)的底部与墙面连接板(303)的上表面相接触,所述墙面连接板(303)的内侧与装饰板主体(1)的背面相接触。
