专利号: 2022229919122
申请人: 安徽靖科机电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

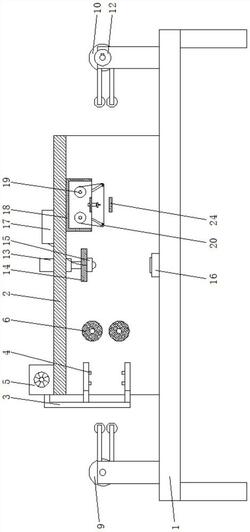

1.一种冷轧不锈钢带表面缺陷检测装置,其特征在于:包括检测台(1)、支架(2)、表面清洁机构、升降检测机构和缺陷标记机构,所述检测台(1)上中间固定设有支架(2),所述表面清洁机构包括吹气管(3)、吹气口(4)、气泵(5)、清洁辊(6)、驱动齿轮(7)和第一电机(8),所述支架(2)内一侧上下对称固定设有吹气管(3),所述吹气管(3)内侧排列开设有吹气口(4),所述支架(2)上一侧设有气泵(5),所述吹气管(3)上端与气泵(5)连接,所述支架(2)内一侧上下对称转动设有清洁辊(6),所述清洁辊(6)位于吹气管(3)另一侧,所述清洁辊(6)后侧固定设有驱动齿轮(7),所述支架(2)后一侧固定设有第一电机(8),所述第一电机(8)输出端与一组所述清洁辊(6)驱动连接,所述支架(2)内中间设有升降检测机构,所述支架(2)内另一侧设有缺陷标记机构。

2.根据权利要求1所述的一种冷轧不锈钢带表面缺陷检测装置,其特征在于:所述驱动齿轮(7)之间啮合传动,所述检测台(1)上一侧转动设有放卷辊(9),所述检测台(1)上另一侧转动设有收卷辊(10),所述放卷辊(9)和收卷辊(10)内侧均配套转动设有导向辊(11),所述收卷辊(10)前侧驱动连接设有第二电机(12)。

3.根据权利要求1所述的一种冷轧不锈钢带表面缺陷检测装置,其特征在于:所述升降检测机构包括第一电动伸缩杆(13)、升降板(14)、扫描摄像头(15)、打光灯条(16)和检测分析器(17),所述支架(2)内中间前后对称固定设有第一电动伸缩杆(13),所述第一电动伸缩杆(13)伸缩端固定设有升降板(14),所述升降板(14)下方排列设有扫描摄像头(15),所述检测台(1)上中间固定设有打光灯条(16),所述打光灯条(16)与扫描摄像头(15)上下位置对应,所述支架(2)上另一侧固定设有检测分析器(17)。

4.根据权利要求3所述的一种冷轧不锈钢带表面缺陷检测装置,其特征在于:所述扫描摄像头(15)与检测分析器(17)电性连接,所述检测分析器(17)与缺陷标记机构电性连接。

5.根据权利要求4所述的一种冷轧不锈钢带表面缺陷检测装置,其特征在于:所述缺陷标记机构包括收纳仓(18)、纸带卷(19)、展平辊(20)、固定架(21)、第二电动伸缩杆(22)、标记笔(23)和支撑板(24),所述支架(2)内另一侧固定设有收纳仓(18),所述收纳仓(18)内对称转动设有纸带卷(19),所述纸带卷(19)由马达电驱动,所述收纳仓(18)下方两侧对称固定设有展平辊(20),所述纸带卷(19)内纸带经过展平辊(20)拉伸展平,所述收纳仓(18)底部中间固定设有固定架(21),所述固定架(21)下方排列设有第二电动伸缩杆(22),所述第二电动伸缩杆(22)伸缩端配套固定设有标记笔(23),所述支架(2)内另一侧下方固定设有支撑板(24)。

6.根据权利要求5所述的一种冷轧不锈钢带表面缺陷检测装置,其特征在于:所述支撑板(24)与标记笔(23)上下位置对应。
