专利号: 2022229928812
申请人: 夏国伟
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

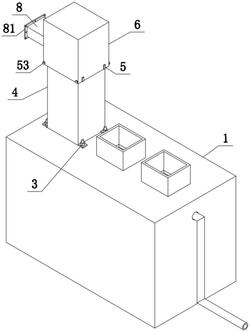

1.一种污水净化用防堵塞处理装置,其特征在于:包括污水处理设备本体(1),所述污水处理设备本体(1)的上端左侧连接有进水管(2),所述进水管(2)的外壁套接有套筒(4),所述污水处理设备本体(1)的上端左侧设置有固定组件(3),所述固定组件(3)与套筒(4)相连接,所述套筒(4)外壁的上端设置有连接组件(5),所述套筒(4)的上端通过连接组件(5)套接有顶盖(6),所述顶盖(6)内部的上端安装有电机(7),所述电机(7)的输出端连接有转轴(71),所述转轴(71)的下端贯穿顶盖(6)伸入套筒(4),所述转轴(71)外壁的上端设置有定位组件(73),所述转轴(71)外壁的下端连接有刀片(72),所述顶盖(6)左侧壁的下端连接有连接管(8),所述连接管(8)一端的外壁安装有连接法兰(81)。

2.根据权利要求1所述的一种污水净化用防堵塞处理装置,其特征在于:所述固定组件(3)包括螺杆(31)、安装板(32)与螺帽(33),所述螺杆(31)连接在污水处理设备本体(1)的上端左侧,所述安装板(32)连接在套筒(4)侧壁的下端,所述螺杆(31)的上端贯穿安装板(32),所述螺帽(33)螺纹连接在螺杆(31)外壁的上端,所述螺帽(33)的下端与安装板(32)贴合。

3.根据权利要求1所述的一种污水净化用防堵塞处理装置,其特征在于:所述套筒(4)内壁的下端安装有第一支板(41),所述第一支板(41)的下端与进水管(2)贴合。

4.根据权利要求3所述的一种污水净化用防堵塞处理装置,其特征在于:所述第一支板(41)的下端安装有密封垫(411),所述密封垫(411)的下端与进水管(2)的上端贴合连接。

5.根据权利要求1所述的一种污水净化用防堵塞处理装置,其特征在于:所述连接组件(5)包括连接块(51)与连接槽(52),所述连接块(51)安装在套筒(4)外壁的上端,所述连接槽(52)开设在顶盖(6)侧壁的下端,所述连接块(51)插接在连接槽(52)的内部。

6.根据权利要求5所述的一种污水净化用防堵塞处理装置,其特征在于:所述顶盖(6)的正面、背面的外侧均转动连接有螺栓(53),所述螺栓(53)的一端伸入连接槽(52)的内部,所述螺栓(53)的一端贯穿连接块(51),所述螺栓(53)的一端与连接槽(52)的内壁螺纹连接。

7.根据权利要求1所述的一种污水净化用防堵塞处理装置,其特征在于:所述顶盖(6)内壁的下端安装有第二支板(61),所述第二支板(61)的下端与套筒(4)的上端贴合。

8.根据权利要求1所述的一种污水净化用防堵塞处理装置,其特征在于:所述定位组件(73)包括定位块(731)与定位槽(732),所述定位块(731)安装在转轴(71)外壁的上端,所述定位槽(732)开设在顶盖(6)的内部,所述定位块(731)转动连接在定位槽(732)的内部。
