专利号: 2022229932625
申请人: 伍章兴
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

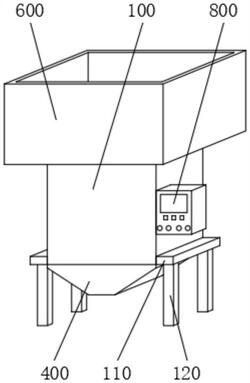

1.一种洗涤剂生产的投料装置,其特征在于:包括壳体(100)、挡板(200)、转动块(300)、漏斗(400)、第一安装箱(500)、进料箱(600)、第二安装箱(700)和控制面板(800),所述挡板(200)铰接在所述壳体(100)的内腔左右侧壁上侧,所述转动块(300)转动连接在所述壳体(100)的左右侧壁下侧,所述漏斗(400)固定连接在所述壳体(100)的底部,所述第一安装箱(500)固定连接在所述壳体(100)的左侧壁下侧,所述进料箱(600)固定连接在所述壳体(100)的顶部,所述第二安装箱(700)固定连接在所述进料箱(600)的左侧壁中间,所述控制面板(800)固定连接在所述壳体(100)的右侧壁中间,所述壳体(100)的左侧壁中间固定连接有重量检测装置(130),所述挡板(200)的底部左右两侧转动连接有气缸(210),且所述气缸(210)的末端转动连接在所述壳体(100)的内腔左右侧壁中间,所述转动块(300)的内侧壁之间固定连接有支撑板(310),所述支撑板(310)的顶部中间镶嵌有感应块(320),所述第一安装箱(500)的内腔左侧壁中间固定连接有第一电机(510),且所述第一电机(510)的输出端贯穿所述第一安装箱(500)的内腔右侧壁中间和所述壳体(100)的左侧壁下侧,并固定连接在所述转动块(300)的外侧壁左侧。

2.根据权利要求1所述的一种洗涤剂生产的投料装置,其特征在于:所述壳体(100)的左右侧壁下侧固定连接有连接块(110),所述连接块(110)的底部前后两侧固定连接有支撑柱(120)。

3.根据权利要求1所述的一种洗涤剂生产的投料装置,其特征在于:所述漏斗(400)的底部中间开有出料口(410)。

4.根据权利要求1所述的一种洗涤剂生产的投料装置,其特征在于:所述进料箱(600)的底部中间开有通孔(610),所述进料箱(600)的内腔左右侧壁之间中间转动连接有挤压辊筒(620)。

5.根据权利要求1所述的一种洗涤剂生产的投料装置,其特征在于:所述第二安装箱(700)的内腔左侧壁中间固定连接有第二电机(710),且所述第二电机(710)的输出端贯穿所述第二安装箱(700)的内腔右侧壁中间和所述进料箱(600)的左侧壁中间,并固定连接在挤压辊筒(620)的左端。

6.根据权利要求1所述的一种洗涤剂生产的投料装置,其特征在于:所述控制面板(800)电性连接重量检测装置(130)、气缸(210)、感应块(320)、第一电机(510)和第二电机(710)。
