专利号: 2022229932771
申请人: 南京诚朴无人机有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

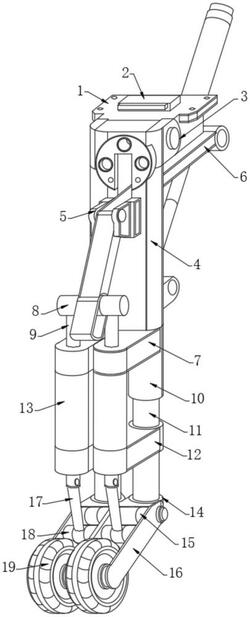

1.一种飞行器起降装置,包括相对安装于机体底部的固定端板(1)以及固杆转板(29),所述固定端板(1)上表面设置用于连接机体的接触块(2),其特征在于:所述固定端板(1)通过侧面固定安装的转动节(3)与转动杆板(4)活动连接,所述转动杆板(4)的底端固定安置有固定板端(7),所述固定板端(7)底部连接有内缩杆管(10),所述内缩杆管(10)的底端连接有减压杆(11),且减压杆(11)穿过中部固定连接的支撑端板(12)与底端的底撑固端(14)固定连接,所述底撑固端(14)底部对称固定连接有固轮板(16),所述固轮板(16)之间设有转动轮(19);

所述转动杆板(4)通过侧面固定的折杆铰接座(5)铰接有转动折杆(6),所述转动折杆(6)底端开设的腰型孔内部垂直穿插设置有可移动的推压横杆(8),所述推压横杆(8)底部对称设有减震滑杆(9),所述减震滑杆(9)通过中部设置的减震器(21)贯穿固定板端(7)以及支撑端板(12)并与顶动偏杆(17)铰接,所述顶动偏杆(17)通过底端固定的偏转顶杆(18)与固轮板(16)转动连接,所述减震器(21)位于固定板端(7)以及支撑端板(12)之间用于缓冲机身压力。

2.根据权利要求1所述的一种飞行器起降装置,其特征在于:所述减震器(21)外侧套设柔性套管(13)。

3.根据权利要求1所述的一种飞行器起降装置,其特征在于:偏转转轴(15)与底撑固端(14)之间构成转动结构,所述底撑固端(14)的底端固定安装有固定端块(32),所述固定端块(32)侧面连接有缓冲缩杆(33),所述缓冲缩杆(33)的外侧设置有缓冲弹簧(34),所述缓冲弹簧(34)与缩端撑杆(35)固定连接,且缩端撑杆(35)与触压垫(36)粘接,所述触压垫(36)用于抵接偏转顶杆(18)产生摩擦力。

4.根据权利要求1所述的一种飞行器起降装置,其特征在于:所述转动杆板(4)通过侧面固定的铰接座(20)与收缩杆(22)铰接,所述收缩杆(22)可伸缩式设置于液压杆(23)内部,所述液压杆(23)与位于其顶端的固杆转板(29)转动连接,所述液压杆(23)通过底部固定的滑杆节(24)与转动弹杆(25)铰接,所述转动弹杆(25)的中部套设转轴弹簧(26),且其末端转动连接有折杆后节(27)。

5.根据权利要求1所述的一种飞行器起降装置,其特征在于:所述转动折杆(6)的另一端穿过转动杆板(4)与折杆后节(27)转动连接,所述转动折杆(6)与液压杆(23)交叉设置,所述折杆后节(27)的另一侧连接有内缩端杆(28)。
