专利号: 202223009615X
申请人: 泰盈(辽宁)建材科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

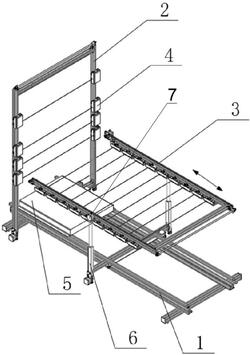

1.一种便于调节切割距离的切割机,其特征在于,该切割机包括:导轨(1),所述导轨(1)的顶部滑动安装有运输车(5);

切割架,架设在导轨(1)的顶部,且切割架为矩形框状结构;以及切割组件(4),安装在切割架上,用于对加气砖进行切割;

其中,所述切割组件(4)包含滑动座(41),且滑动座(41)朝向第二切割架(3)的方向安装有滑轮(42),所述滑动座(41)通过滑轮(42)与切割架活动连接,且滑轮(42)由安装在滑动座(41)内部的自锁马达(44)驱动旋转;

同一水平高度的两个滑动座(41)之间连接有切割线(43)。

2.如权利要求1所述的一种便于调节切割距离的切割机,其特征在于:所述滑轮(42)的数量为多个,且分别对称式分布在切割架边框的两侧,并与切割框贴合;

其中,其中一个滑轮(42)与自锁马达(44)的输出轴连接。

3.如权利要求1所述的一种便于调节切割距离的切割机,其特征在于:所述切割架的边框上开设有滑槽,且滑槽的宽度小于滑轮(42)的宽度;

其中,所述滑轮(42)位于滑槽中。

4.如权利要求1所述的一种便于调节切割距离的切割机,其特征在于:所述切割架包含第一切割架(2)和第二切割架(3),且第一切割架(2)位于第二切割架(3)的前端;

其中,所述第二切割架(3)的两侧均连接有升降杆(6),且升降杆(6)安装在导轨(1)的外侧;

所述升降杆(6)的伸缩端连接有旋转电机(7),且旋转电机(7)的输出轴与第二切割架(3)的侧壁连接;

所述第二切割架(3)由旋转电机(7)驱动旋转。

5.如权利要求4所述的一种便于调节切割距离的切割机,其特征在于:两个所述升降杆(6)之间的间距与第二切割架(3)的宽度相等,且在升降杆(6)伸长时,所述升降杆(6)的长度大于第二切割架(3)侧壁长度的二分之一。

6.如权利要求1所述的一种便于调节切割距离的切割机,其特征在于:所述运输车(5)包含与导轨(1)滑动连接的驱动底座(51),且驱动底座(51)的顶部安装有用于放置加气砖的支撑台(52);

其中,所述驱动底座(51)的顶部安装有驱动电机(53),且驱动电机(53)的输出轴与支撑台(52)的底部连接。

7.如权利要求6所述的一种便于调节切割距离的切割机,其特征在于:所述驱动底座(51)的顶部安装有支撑环,且支撑环环绕在驱动电机(53)的外部;

其中,所述支撑台(52)与支撑环外部的滚珠贴合。

8.如权利要求6所述的一种便于调节切割距离的切割机,其特征在于:所述驱动底座(51)的底部安装有轨道轮,且轨道轮由安装在驱动底座(51)底部的主电机驱动旋转。
