专利号: 202223011203X
申请人: 陈俊宏
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

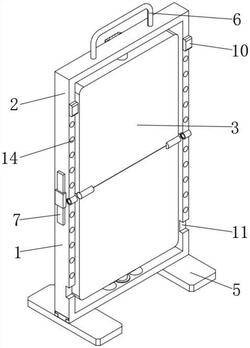

1.一种广告牌用固定支架,包括下固定架(1)和上固定架(2),其特征在于:所述上固定架(2)铰接在下固定架(1)的顶部,且上固定架(2)与下固定架(1)均呈U型设置,所述上固定架(2)和下固定架(1)内壁的表面转动连接有旋转杆(4),所述旋转杆(4)的一端均固定有广告粘贴板(3),且广告粘贴板(3)之间铰接,所述上固定架(2)的顶部栓接有把手(6),所述下固定架(1)底部的左右两侧均设置有支撑底座(5),所述上固定架(2)和下固定架(1)的左右两侧均固定有连接条(7),所述连接条(7)的表面套设有连接套(8),且连接套(8)的内壁与连接条(7)卡接,所述上固定架(2)与下固定架(1)内壁的表面均固定有复位结构(9)。

2.根据权利要求1所述的一种广告牌用固定支架,其特征在于:所述复位结构(9)包括金属棒(91)、电磁铁(92)和供电设备(93),所述金属棒(91)均固定在旋转杆(4)左右两侧的表面,所述电磁铁(92)嵌设在上固定架(2)和下固定架(1)内壁的表面且位于旋转杆(4)的两侧,所述电磁铁(92)与金属棒(91)之间配合使用,所述供电设备(93)固定在上固定架(2)和下固定架(1)的背面,且供电设备(93)通过电线与电磁铁(92)之间电性连接。

3.根据权利要求1所述的一种广告牌用固定支架,其特征在于:所述上固定架(2)正面的左右两侧均固定有卡块(10),所述下固定架(1)正面的左右两侧均开设有卡槽(11),且卡块(10)与卡槽(11)的内壁卡接。

4.根据权利要求1所述的一种广告牌用固定支架,其特征在于:所述支撑底座(5)的顶部固定有固定块(13),所述下固定架(1)底部的左右两侧均开设有固定槽(12),且固定槽(12)的内壁呈T型设置,所述固定块(13)位于固定槽(12)的内部并与固定槽(12)的内壁卡接。

5.根据权利要求1所述的一种广告牌用固定支架,其特征在于:所述上固定架(2)和下固定架(1)的表面均开设有若干通风孔(14),且通风孔(14)均匀分布在上固定架(2)和下固定架(1)正面的左右两侧。

6.根据权利要求1所述的一种广告牌用固定支架,其特征在于:所述广告粘贴板(3)的厚度与上固定架(2)以及下固定架(1)的厚度相同,且广告粘贴板(3)的长度与宽度均小于上固定架(2)和下固定架(1)内壁的长度和宽度。
