专利号: 2022230145654
申请人: 佛山市临点办公家具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

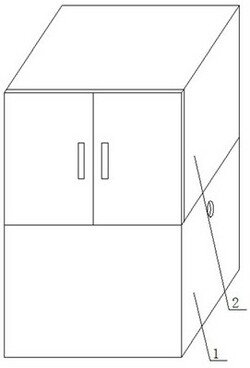

1.一种家具设备打磨吸尘设备,包括底箱(1),其特征在于,所述底箱(1)上设置有防护罩(2),所述底箱(1)内设置有吸附风机(3),所述吸附风机(3)的出风口处设置有滤盒(4),所述滤盒(4)的一侧设置有收集槽(5),所述滤盒(4)内设置有滤网(6),所述滤盒(4)上设置有吸尘管(7),所述底箱(1)内设置有双轴电机(8),所述双轴电机(8)的输出轴上固定安装有两个转杆(9),所述防护罩(2)内设置有打磨机构,所述打磨机构包括第一带轮(10),所述第一带轮(10)与两个转杆(9)中的一个转杆(9)固定连接,所述防护罩(2)内转动安装有螺杆(13),所述螺杆(13)上固定安装有第二带轮(11),所述第一带轮(10)和第二带轮(11)上传动安装有同一个皮带(12),所述螺杆(13)上螺纹连接有竖座(14),所述竖座(14)内设置有气缸(15),所述气缸(15)的伸缩杆上固定安装有打磨电机(16),所述打磨电机(16)的输出轴上固定安装有打磨片(17),所述底箱(1)内设置有清理机构。2.根据权利要求1所述的一种家具设备打磨吸尘设备,其特征在于,所述清理机构包括圆盘(18),圆盘(18)与两个转杆(9)中的一个转杆(9)固定连接,圆盘(18)上固定安装有圆轴(19),所述底箱(1)内滑动安装有槽板(20),圆轴(19)与槽板(20)的内壁滑动连接,槽板(20)上固定安装有推板(21),推板(21)上固定安装有刷子(22)。3.根据权利要求1所述的一种家具设备打磨吸尘设备,其特征在于,所述滤盒(4)上转动安装有封闭门(23),封闭门(23)的转轴上设置有扭矩弹簧。4.根据权利要求2所述的一种家具设备打磨吸尘设备,其特征在于,所述底箱(1)内设置有滑轨,滑轨与槽板(20)滑动连接。5.根据权利要求1所述的一种家具设备打磨吸尘设备,其特征在于,所述防护罩(2)内设置有横轨,横轨与竖座(14)滑动连接。
