专利号: 2022230412477
申请人: 董晓静
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

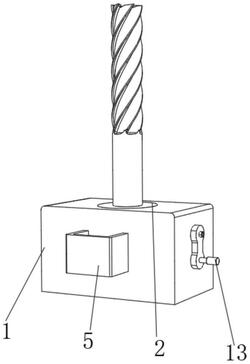

1.一种铣刀夹持装置,包括安装座(1),所述安装座(1)上表面的中部插接有铣刀(2),其特征在于:所述安装座(1)底部内壁的中部安装有定位块(3),所述安装座(1)正面和背面的中部均插接有定位插杆(4),所述定位插杆(4)的外端安装有U形框(5),所述定位插杆(4)上套接有第一回位弹簧(6),所述第一回位弹簧(6)的内端和安装座(1)的外侧面连接,所述安装座(1)顶部内壁和底部内壁的左右两侧均安装有限位滑轨(7),所述限位滑轨(7)上滑动连接有滑动板(8),所述滑动板(8)内侧面的中部安装有卡接块(9),所述滑动板(8)外侧面的中部安装有调节杆(10),所述调节杆(10)上套接有第二回位弹簧(11),所述调节杆(10)的外端安装有定位板(12),所述定位板(12)外侧面的底部安装有拉杆(13),所述定位板(12)外侧面的顶部穿设有紧固螺栓(14),所述紧固螺栓(14)穿入到定位板(12)的一端螺纹穿设在安装座(1)上。

2.根据权利要求1所述的一种铣刀夹持装置,其特征在于:所述安装座(1)正面和背面的中部与铣刀(2)外表面的前后两侧均开设有定位插槽,定位插槽的内径和定位插杆(4)的外径相适配。

3.根据权利要求1所述的一种铣刀夹持装置,其特征在于:所述铣刀(2)外表面的底部开设有卡接槽,卡接槽的宽度和卡接块(9)的宽度相适配。

4.根据权利要求1所述的一种铣刀夹持装置,其特征在于:所述限位滑轨(7)的形状为工字形,限位滑轨(7)的数量为八组,八组限位滑轨(7)外侧面的左右两侧均开设有安装孔。

5.根据权利要求1所述的一种铣刀夹持装置,其特征在于:所述限位滑轨(7)的内侧面固定连接有限位挡板,限位挡板的内部设置有缓冲层,限位挡板的外侧面和安装座(1)的内壁固定连接。

6.根据权利要求1所述的一种铣刀夹持装置,其特征在于:所述安装座(1)左右两侧面的中部和定位板(12)外侧面的顶部均开设有螺纹孔,螺纹孔的内径和紧固螺栓(14)的外径相适配。
