专利号: 2022230487030
申请人: 惠州市城乡建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

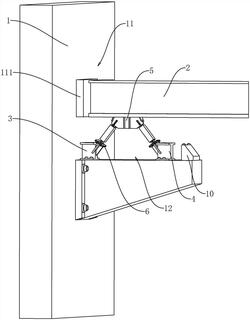

1.抗震连廊的梁板连接结构,用于连接楼板(2)和框架梁(1),梁板连接结构包括框架梁(1)与楼板(2)的搭接处形成的承托面(12),其特征在于:所述承托面(12)上设置有沿梁板的架设方向排布的第一安装埋件(3)和第二安装埋件(4),第一安装埋件(3)和第二安装埋件(4)均连接有相对于框架梁(1)倾斜的用于可屈服变形以吸收耗能的芯板(6),两个芯板(6)的顶端共同连接有预埋于楼板(2)的底面的预埋座(5),所述芯板(6)外套设有外套筒(7),外套筒(7)内灌注有配合外套筒(7)约束芯板(6)受压屈服的填充材料(8)。

2.根据权利要求1所述的抗震连廊的梁板连接结构,其特征在于:所述芯板(6)和外套筒(7)之间设置有减磨层(9),所述减磨层(9)采用无粘接隔离材料。

3.根据权利要求1所述的抗震连廊的梁板连接结构,其特征在于:所述外套筒(7)的两端均呈收口设置以便于灌注混凝土。

4.根据权利要求1所述的抗震连廊的梁板连接结构,其特征在于:所述框架梁(1)垂直于承托面(12)的端面为限位面(11),限位面(11)和楼板(2)之间留设有水平间距。

5.根据权利要求4所述的抗震连廊的梁板连接结构,其特征在于:所述承托面(12)背离框架梁(1)的一端固定有限位座(10),限位座(10)靠近芯板(6)的一侧与限位面(11)相对设置以防止芯板(6)侧向位移过大。

6.根据权利要求4所述的抗震连廊的梁板连接结构,其特征在于:所述限位面(11)上设置有用于减缓横向撞击的缓冲层(111)。

7.根据权利要求6所述的抗震连廊的梁板连接结构,其特征在于:所述缓冲层(111)采用橡胶垫。

8.根据权利要求1所述的抗震连廊的梁板连接结构,其特征在于:所述两个芯板(6)在竖直方向上关于预埋座(5)对称设置以形成稳定的相互支撑结构。
