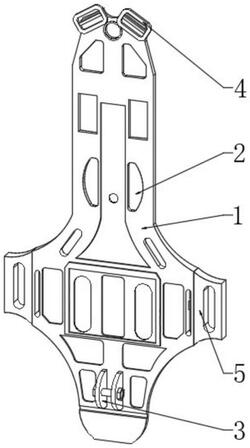

1.一种空气呼吸器背板,包括背板(1)、透气孔(2)、氧气瓶连接块(3)、两个肩带连接块(4)和两个腰带连接块(5),其特征在于:所述透气孔(2)开设于背板(1)的前侧,所述氧气瓶连接块(3)的后侧与背板(1)的前侧固定连接,所述两个肩带连接块(4)分别设置于背板(1)前侧的两侧,所述两个腰带连接块(5)分别设置于背板(1)的两侧,所述腰带连接块(5)靠近背板(1)的一侧与背板(1)的表面固定连接,所述背板(1)的后侧设置有腰垫组件(6),所述背板(1)后侧的两侧均设置有与腰垫组件(6)配合使用的壳体(7),所述壳体(7)内腔靠近腰垫组件(6)的一侧设置有与腰垫组件(6)配合使用的固定组件(8)。
2.如权利要求1所述的一种空气呼吸器背板,其特征在于:所述腰垫组件(6)包括限位框(601)和海绵垫(602),所述限位框(601)设置于背板(1)的后侧,所述限位框(601)的前侧与背板(1)的后侧接触,所述海绵垫(602)设置于背板(1)的后侧,所述海绵垫(602)的表面与限位框(601)的内表面固定连接,所述海绵垫(602)的后侧开设有辅助孔(603)。
3.如权利要求2所述的一种空气呼吸器背板,其特征在于:所述固定组件(8)包括卡扣板(801)和辅助杆(802),所述卡扣板(801)与限位框(601)配合使用,所述卡扣板(801)的后侧开设有与辅助杆(802)配合使用的路径通孔(803),所述辅助杆(802)设置于路径通孔(803)的内腔,所述辅助杆(802)的表面与路径通孔(803)的内壁接触。
4.如权利要求3所述的一种空气呼吸器背板,其特征在于:所述辅助杆(802)的后侧固定连接有按压杆(9),所述按压杆(9)的表面套设有套筒(10),所述套筒(10)的底部与壳体(7)的内壁固定连接,所述壳体(7)的顶部开设有与按压杆(9)配合使用的第一通孔(11)。
5.如权利要求3所述的一种空气呼吸器背板,其特征在于:所述卡扣板(801)的后侧设置有回弹板(12),所述回弹板(12)的前侧与卡扣板(801)的后侧固定连接,所述回弹板(12)远离限位框(601)的一侧固定连接有弹簧(13),所述弹簧(13)远离限位框(601)的一侧与壳体(7)的内壁固定连接。
6.如权利要求3所述的一种空气呼吸器背板,其特征在于:所述壳体(7)内壁的前侧固定连接有与卡扣板(801)配合使用的限位块(14),所述卡扣板(801)的前侧开设有与限位块(14)配合使用的限位通孔(15),所述限位块(14)的表面与限位通孔(15)的内壁接触。
7.如权利要求3所述的一种空气呼吸器背板,其特征在于:所述壳体(7)的前侧与背板(1)的后侧固定连接,所述壳体(7)靠近限位框(601)的一侧开设有与卡扣板(801)配合使用的第二通孔(16),所述限位框(601)的两侧均开设有与卡扣板(801)配合使用的第一凹槽(17)。
