专利号: 2022230514678
申请人: 广西钦州亿达电子有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

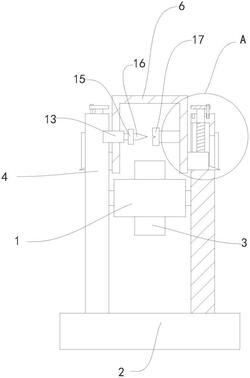

1.一种电子元件剪脚机,包括传输机构(1),其特征在于,还包括:

底座(2),所述传输机构(1)安装在底座(2)上;

多个模具(3),多个所述模具(3)均设置在传输机构(1)上,用于对电子元件进行放置:

剪切调节装置,所述剪切调节装置设置在底座(2)上,所述剪切调节装置包括剪切机构和调节机构,所述调节机构设置在底座(2)上,所述剪切机构设置在调节机构上,用于对电子元件的引脚进行剪裁,用于对电子元件预留的引脚长度进行控制;

筛选机构,所述筛选机构设置在传输机构(1)上,用于对电机元件和剪断的引脚进行筛选分类。

2.根据权利要求1所述的一种电子元件剪脚机,其特征在于:所述调节机构包括四个支撑板(4),四个所述支撑板(4)均固定连接在底座(2)上,四个所述支撑板(4)上均开设有滑槽,所述滑槽内滑动连接有滑块(5),四个所述滑块(5)之间固定连接有遮挡罩(6),所述滑块(5)上固定连接有测量块(7),所述测量块(7)通过开口贯穿出滑槽,所述支撑板(4)上固定连接有测量尺(8),所述滑槽内转动连接螺纹轴(9),所述螺纹轴(9)与滑块(5)螺纹连接,所述螺纹轴(9)的顶端贯穿出滑槽并固定连接有圆盘(10),所述圆盘(10)上贯穿滑动连接有限位杆(11),所述支撑板(4)上开设有多个限位孔(12),所述限位杆(11)位于其中一个限位孔(12)的内部。

3.根据权利要求2所述的一种电子元件剪脚机,其特征在于:所述剪切机构包括电动推杆(13)和连接块(14),所述电动推杆(13)贯穿安装在遮挡罩(6)上,所述连接块(14)固定连接在遮挡罩(6)的右侧内壁上,所述电动推杆(13)的输出端固定连接有安装块(15),所述安装块(15)上安装有刀具(16),所述连接块(14)上固定连接有刀座(17)。

4.根据权利要求3所述的一种电子元件剪脚机,其特征在于:所述筛选机构包括筛选槽(18),所述筛选槽(18)固定连接在传输机构(1)上,所述筛选槽(18)的内部设置有过滤网(19)。

5.根据权利要求4所述的一种电子元件剪脚机,其特征在于:所述遮挡罩(6)的左右两侧内壁上均固定连接有固块,所述固块上固定连接有导向板(20)。
