专利号: 2022230532676
申请人: 惠州市城乡建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

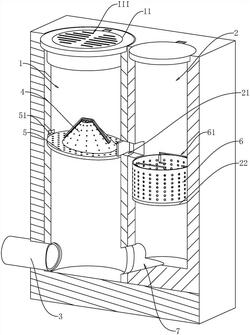

1.一种市政道路排水过滤系统,包括竖井(1)和带有排水通槽(111)且盖设于竖井(1)上的窑井盖(11),其特征在于:所述竖井(1)内设置有过滤组件,过滤组件包括第一滤网(4)和倾斜的滤板(5),第一滤网(4)与滤板(5)衔接面为倾斜的导流面(42);所述竖井(1)的一侧设置有检查井(2),检查井(2)内设置有收集箱(6),竖井(1)和检查井(2)之间的侧壁贯穿有连通竖井(1)和检查井(2)的内部空间的收集口(21),滤板(5)的低端延伸至收集口(21)的底边。

2.根据权利要求1所述的一种市政道路排水过滤系统,其特征在于:所述收集箱(6)的底壁为带有通孔的第二过滤网,收集箱(6)的底部设置有倾斜的引流道(7),引流道(7)的低端延伸至竖井(1)内。

3.根据权利要求1所述的一种市政道路排水过滤系统,其特征在于:所述收集口(21)处设置有挡板(211),挡板(211)与收集口(21)的内壁转动连接以供固体杂物通过。

4.根据权利要求1所述的一种市政道路排水过滤系统,其特征在于:所述第一滤网(4)上设置有用于清理附着在第一滤网(4)表面的固体杂物的清理组件。

5.根据权利要求4所述的一种市政道路排水过滤系统,其特征在于:所述清理组件包括转动设置于第一滤网(4)上的转动轴(8)和同轴套设于转动轴(8)上的叶轮(82)和清洁刷(81),清洁刷(81)的刷头贴合第一滤网(4)的导流面(42)。

6.根据权利要求5所述的一种市政道路排水过滤系统,其特征在于:所述第一滤网(4)的中心内凹形成容纳槽(41),叶轮(82)设置于容纳槽(41)内,转动轴(8)的下端与容纳槽(41)的底壁转动连接。

7.根据权利要求1所述的一种市政道路排水过滤系统,其特征在于:所述收集箱(6)的顶端对称设置有便于提拉收集箱(6)的挂耳(61)。

8.根据权利要求1所述的一种市政道路排水过滤系统,其特征在于:所述第一滤网(4)、滤板(5)以及收集箱(6)的内壁均涂覆有防锈涂层。
