专利号: 2022230541317
申请人: 温岭市微涛铝合金门窗有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

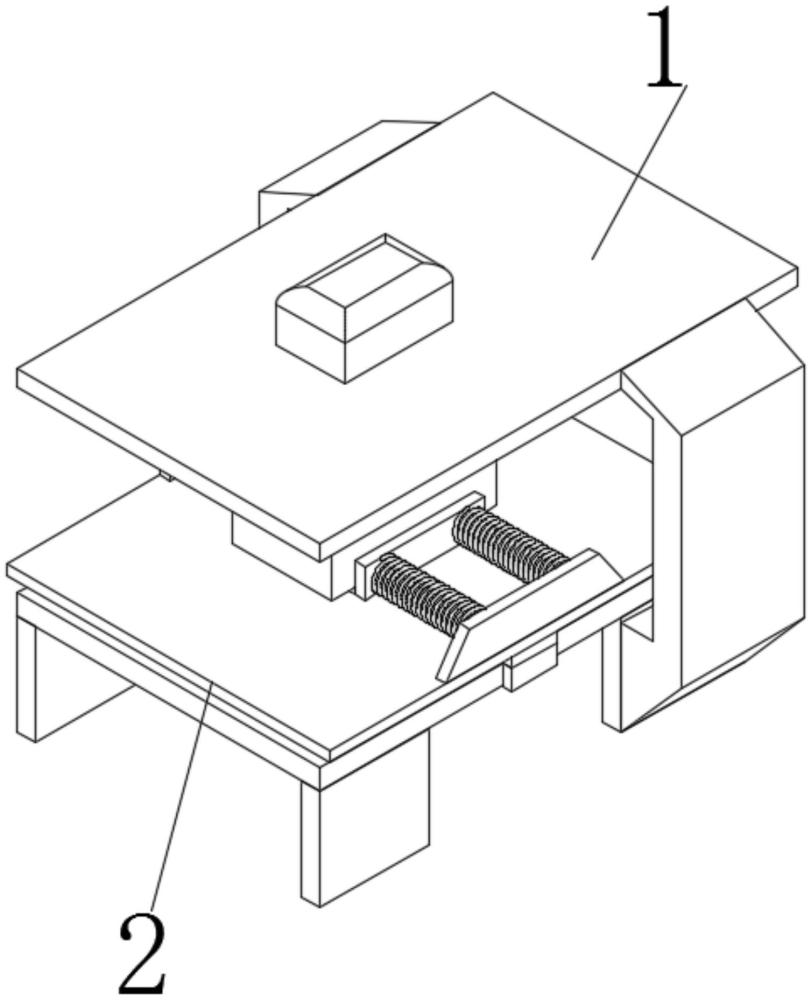

1.一种镁铝合金加工裁切机,包括切割装置(1),其特征在于:所述切割装置(1)包括两个对称分布的两侧支撑架(106),两个所述两侧支撑架(106)顶端的相对侧之间共同固定连接有一个切割顶板(102),所述切割顶板(102)的顶端固定连接有一台密封气缸(101),所述密封气缸(101)的输出端有多个,均连通至切割顶板(102)的另一侧外部,共同固定连接有一根防溅框(103),所述防溅框(103)的顶端固定连接有一台抵近气缸(105),所述抵近气缸(105)的输出端延伸至防溅框(103)的内部,固定连接有一个切割主体(104)。

2.根据权利要求1所述的一种镁铝合金加工裁切机,其特征在于:所述切割主体(104)包括一个切割架(143),所述切割架(143)的底端内侧之间转动连接有一个切割齿锯(144),一侧固定连接有一台切割电机(142),所述切割电机(142)的输出端和切割齿锯(144)固定连接。

3.根据权利要求2所述的一种镁铝合金加工裁切机,其特征在于:所述切割架(143)的一侧固定连接有一圈电机保护盒(145),所述切割电机(142)被包裹在电机保护盒(145)的内部,所述电机保护盒(145)的一端固定连接有一个升降滑块(141),所述升降滑块(141)和防溅框(103)的内壁滑动连接。

4.根据权利要求1所述的一种镁铝合金加工裁切机,其特征在于:所述两个所述两侧支撑架(106)底端的相对侧之间固定连接有一个架体(204),所述架体(204)的两侧顶端分别滑动连接有一个平移滑块(205),两个所述平移滑块(205)的顶端共同固定连接有一个平移板(203)。

5.根据权利要求4所述的一种镁铝合金加工裁切机,其特征在于:所述平移板(203)的顶端一侧固定连接有一个推进固定板,另一侧固定连接有一个支撑侧板(206),所述推进固定板的一侧固定连接有一台推进气缸(201),所述推进气缸(201)的输出端延伸至推进固定板的另一侧外部,固定连接有一个板材放置架(202)。

6.根据权利要求5所述的一种镁铝合金加工裁切机,其特征在于:所述支撑侧板(206)的一侧均匀的固定连接有多根支撑阻尼杆(207),所有所述支撑阻尼杆(207)的一端共同固定连接有另一个板材放置架(202)。
