专利号: 202223054802X
申请人: 江苏诚创精密机床有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

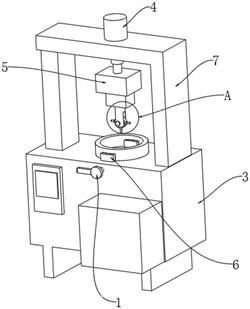

1.一种便于更换刀具的机床,包括机床本体(3),其特征在于,所述机床本体(3)的顶端固定有机架(7),所述机架(7)的顶端固定有液压推杆(4),所述液压推杆(4)的输出端固定有旋转座(5),所述旋转座(5)内安装有电机,所述旋转座(5)内电机输出端传动连接有更换组件(2),所述更换组件(2)上安装有多个不同的加工刀具(10),所述机床本体(3)的顶端侧面上固定有两个呈对称分布的限位板(6),两个所述限位板(6)之间设置有夹持组件(1)。

2.根据权利要求1所述的一种便于更换刀具的机床,其特征在于,所述夹持组件(1)包括开设于机床本体(3)顶端侧面上且位于两个限位板(6)之间的滑槽(103),所述滑槽(103)的两端共同转动连接有双旋向螺纹杆(104),所述双旋向螺纹杆(104)的外侧端固定有接头板(105),所述双旋向螺纹杆(104)的两端螺纹连接有两个与滑槽(103)滑动适配的连接块(101),两个所述连接块(101)的顶端侧面上均固定有限位板a(102),所述限位板a(102)与限位板(6)配合。

3.根据权利要求1所述的一种便于更换刀具的机床,其特征在于,所述更换组件(2)包括螺栓螺母(202),所述旋转座(5)内电机输出端固定有下接柱(204),所述下接柱(204)内开设有凹槽(203),所述凹槽(203)内转动连接有盘形刀座(201),多个所述不同的加工刀具(10)均固定与盘形刀座(201)的侧面上,所述盘形刀座(201)通过螺栓螺母(202)与下接柱(204)连接。

4.根据权利要求2所述的一种便于更换刀具的机床,其特征在于,所述接头板(105)的侧面上固定有转柄(106),所述转柄(106)的截面呈矩形设置。

5.根据权利要求4所述的一种便于更换刀具的机床,其特征在于,所述限位板(6)与限位板a(102)上相互靠近的侧面上均固定有橡胶垫(9),所述橡胶垫(9)与限位板(6)和限位板a(102)的侧面贴合设置。

6.根据权利要求4所述的一种便于更换刀具的机床,其特征在于,所述转柄(106)的表面上套设有橡胶套(8),所述橡胶套(8)与转柄(106)的长度相等且与转柄(106)表面贴合。
