专利号: 2022230583358
申请人: 南京宏正源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

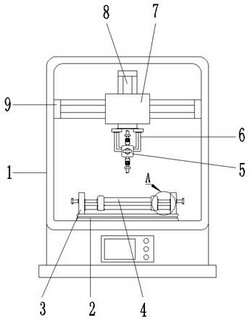

1.一种铸锭加工的刮皮机,包括铸锭刮皮壳体(1),其特征在于:所述铸锭刮皮壳体(1)的内部上端装配有承载体(7),所述铸锭刮皮壳体(1)的内部底端装配有转动盘(2);

所述承载体(7)的下端装配有固定块(5),所述固定块(5)的侧壁安装有转杆(14),所述转杆(14)的外部套装有定位转筒(12);

所述定位转筒(12)的外壁安装有驱动电机(10),所述驱动电机(10)的驱动端装配有铸锭刮皮刀具(11);

所述转动盘(2)的上端装配有两个相对设置的夹具(19),所述夹具(19)之间夹持有铸锭主体(4);

所述转杆(14)的端部安装有限位板(13),所述限位板(13)的侧壁装配有限位组件;

所述限位组件包括安装在限位板(13)侧壁的定位板(18),所述定位板(18)的侧壁安装有弹簧(16),所述弹簧(16)的端部安装有定位杆(17),所述定位转筒(12)的侧壁开设有定位槽(15),所述定位杆(17)插接在定位槽(15)内。

2.根据权利要求1所述的一种铸锭加工的刮皮机,其特征在于:所述驱动电机(10)的数量为两个,且两个所述驱动电机(10)以转筒(12)的轴心对称设置;

所述定位板(18)的数量为两个,且定位板(18)的位置与驱动电机(10)的位置一一对应。

3.根据权利要求1所述的一种铸锭加工的刮皮机,其特征在于:所述固定块(5)的两侧壁均安装有承载杆(6),所述承载杆(6)的端部连接承载体(7)。

4.根据权利要求1所述的一种铸锭加工的刮皮机,其特征在于:所述转动盘(2)的上端两侧均安装有夹具板(3),所述夹具板(3)之间安装有滑杆(23),所述夹具(19)的侧壁开设有滑孔(22),所述夹具(19)通过滑孔(22)安装在滑杆(23)上。

5.根据权利要求4所述的一种铸锭加工的刮皮机,其特征在于:所述夹具板(3)的侧壁开设有夹持螺孔(21),所述夹持螺孔(21)内螺接有夹持丝杠(20),所述夹持丝杠(20)的端部与夹具(19)的侧壁贴合设置。

6.根据权利要求1所述的一种铸锭加工的刮皮机,其特征在于:所述铸锭刮皮壳体(1)的内部上端装配有X轴走线架(9),所述X轴走线架(9)上装配有Z轴走线架(8),所述承载体(7)安装在Z轴走线架(8)上。
