专利号: 2022230583432
申请人: 南京宏正源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

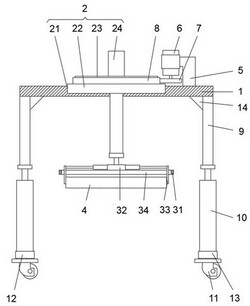

1.一种铸锭堆叠摆放设备,包括顶板(1),其特征在于:所述顶板(1)的上壁安装有转动机构(2),所述转动机构(2)的下壁安装有夹持机构(3),所述夹持机构(3)内夹持有铸锭块(4);

所述转动机构(2)包括开设在顶板(1)上壁的凹槽(21),所述凹槽(21)内安装有轴承(22),所述轴承(22)的内圈安装有转动板(23),所述转动板(23)的上壁插入安装有主电控推杆(24);所述夹持机构(3)安装在主电控推杆(24)的输出端;

所述顶板(1)的上壁安装有电机架(5),所述电机架(5)的内侧壁安装有电机(6),所述电机(6)的输出端安装有主齿轮(7),所述转动板(23)的侧壁安装有副齿轮(8),所述主齿轮(7)与副齿轮(8)啮合连接;

所述主电控推杆(24)和电机(6)均与外部电源电连接;

所述顶板(1)为矩形,所述顶板(1)下壁的四角处均焊接有支脚(9)。

2.根据权利要求1所述的一种铸锭堆叠摆放设备,其特征在于:所述夹持机构(3)包括固定板(31)、双向电动推杆(32)、夹持板(33)与滑槽(34),所述固定板(31)安装在主电控推杆(24)的输出端,所述固定板(31)的上壁安装有双向电动推杆(32),所述双向电动推杆(32)与外部电源电连接;

所述固定板(31)的上壁开设有滑槽(34),所述双向电动推杆(32)两侧的输出端均安装有夹持板(33),两个所述夹持板(33)均通过滑槽(34)贯穿固定板(31)的下壁;

所述铸锭块(4)夹持在两个所述夹持板(33)之间;

四个所述支脚(9)的下壁均安装有副电控推杆(10),所述副电控推杆(10)与外部电源电连接,所述副电控推杆(10)的输出端与支脚(9)的下壁安装;

所述副电控推杆(10)的下壁安装有万向轮(11);

位于顶板(1)左侧的两个所述副电控推杆(10)之间安装有主支撑杆(12),位于顶板(1)右侧的两个所述副电控推杆(10)之间安装有副支撑杆(13);

所述主支撑杆(12)包括套环(121)与杆体(122),所述杆体(122)的两端均安装有套环(121),两个所述套环(121)分别套接在位于顶板(1)左侧的两个所述副电控推杆(10)的外侧;

所述副支撑杆(13)与主支撑杆(12)的结构一致。

3.根据权利要求1所述的一种铸锭堆叠摆放设备,其特征在于:所述支脚(9)的侧壁安装有加强筋(14),所述加强筋(14)的上壁与顶板(1)的下壁焊接。
