专利号: 2022230620361
申请人: 大连福源金属有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

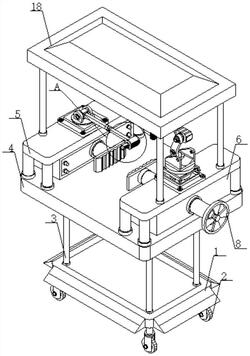

1.一种铸造件表面处理装置,包括底座(1)和转轴板(16),其特征在于:所述底座(1)的上表面固定连接有支撑柱(3),所述支撑柱(3)的上表面固定连接有工作台(4),所述工作台(4)的上表面固定连接有承重架(5),所述工作台(4)的上表面固定连接有夹具(6),所述承重架(5)的上表面固定连接有旋转架(13),所述旋转架(13)的上表面固定连接有固定臂(14)。

2.根据权利要求1所述的一种铸造件表面处理装置,其特征在于:所述底座(1)的下表面螺纹连接有万向轮(2),所述万向轮(2)的数量为四个,四个所述万向轮(2)以矩形阵列的形式螺纹连接于底座(1)的下表面。

3.根据权利要求1所述的一种铸造件表面处理装置,其特征在于:所述夹具(6)的内部螺纹连接有螺纹杆(7),所述螺纹杆(7)的一端螺纹连接有旋转把手(8)。

4.根据权利要求3所述的一种铸造件表面处理装置,其特征在于:所述螺纹杆(7)的另一端套接有夹具板(9),所述承重架(5)的上表面固定连接有转轴架(10)。

5.根据权利要求4所述的一种铸造件表面处理装置,其特征在于:所述转轴架(10)的一侧通过转轴设置有可转动的支撑杆(11),所述支撑杆(11)的一端通过螺丝螺纹连接有打磨轮(12)。

6.根据权利要求1所述的一种铸造件表面处理装置,其特征在于:所述转轴板(16)的下表面通过电机的输出端设置有可旋转的打磨棒(17),所述承重架(5)的上表面固定连接有顶盖(18)。
