专利号: 2022230742316
申请人: 马鞍山郑蒲港高新技术创业服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

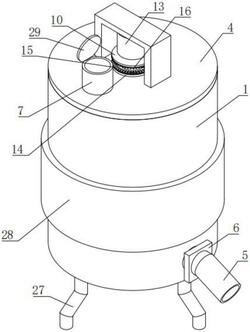

1.一种用于聚合硫酸铁反应溶解装置,其特征在于,包括溶解罐(1)、第一搅拌单元(2)、第二搅拌单元(3)以及可拆卸连接在溶解罐(1)上用于封闭溶解罐(1)罐口的盖板(4),所述溶解罐(1)一侧下方连通有出料管(5),且出料管(5)上设有截至阀(6),所述盖板(4)上设有与溶解罐(1)连通的进料管(7),所述第一搅拌单元(2)、第二搅拌单元(3)均位于溶解罐(1)内,且第一搅拌单元(2)与盖板(4)转动连接,所述第二搅拌单元(3)转动连接在溶解罐(1)的罐底,所述盖板(4)上设有用于带动第一搅拌单元(2)与第二搅拌单元(3)向相反方向转动的驱动件。

2.如权利要求1所述的一种用于聚合硫酸铁反应溶解装置,其特征在于,盖板(4)上开设有转槽(8),且转槽(8)内转动连接有转筒(9),所述第一搅拌单元(2)固定连接在转筒(9)的下方,所述驱动件包括同轴转动连接在转筒(9)上用于封闭转筒(9)筒口的转盘(10),所述转盘(10)位于溶解罐(1)外,且转盘(10)的底端竖直设有转轴(12),所述转轴(12)远离转盘(10)的一端通过转筒(9)延伸至溶解罐(1)内并与第二搅拌单元(3)固定连接,所述盖板(4)上架设有位于转盘(10)上方的电机(13),且电机(13)的转动轴一端与转盘(10)固定连接,所述转筒(9)外壁同轴固定连接有固定环(14),且固定环(14)上同轴固定连接有第一齿环(15),且第一齿环(15)位于转盘(10)的下方,所述转盘(10)的底端同轴固定连接有与第一齿环(15)正对的第二齿环(16),所述盖板(4)顶端竖直设有位于转筒(9)一侧的安装板(17),且安装板(17)上转动连接有位于第一齿环(15)与第二齿环(16)之间的齿轮(18),所述齿轮(18)均与第一齿环(15)、第二齿环(16)相啮合。

3.如权利要求2所述的一种用于聚合硫酸铁反应溶解装置,其特征在于,所述第一搅拌单元(2)包括套筒(19)以及设置在套筒(19)外壁相对两侧的若干第一搅拌杆(20),且各个第一搅拌杆(20)均沿套筒(19)的长度方向间隔分布,所述套筒(19)竖直竖直并同轴固定连接在转筒(9)的底端,所述转轴(12)从套筒(19)中穿过。

4.如权利要求3所述的一种用于聚合硫酸铁反应溶解装置,其特征在于,所述第二搅拌单元(3)包括转杆(21)以及设置在转杆(21)外壁相对两侧的若干第二搅拌杆(22),且各个第二搅拌杆(22)均沿转杆(21)的长度方向间隔分布,所述转杆(21)竖直设置并位于套筒(19)的下方,所述转杆(21)的顶端与套筒(19)的底端接触,所述溶解罐(1)的罐底设有圆形槽(23),所述转杆(21)的底端设有位于圆形槽(23)内的圆形块(24),所述转轴(12)的底端与转杆(21)的顶端固定连接。

5.如权利要求4所述的一种用于聚合硫酸铁反应溶解装置,其特征在于,所述转杆(21)的相对两侧均水平设有与溶解罐(1)罐底接触的水平杆(25),且两个水平杆(25)远离转杆(21)的一端均竖直设有搅拌片(26)。

6.如权利要求1所述的一种用于聚合硫酸铁反应溶解装置,其特征在于,所述溶解罐(1)的底端沿溶解罐(1)的周向分布有若干支腿(27),所述溶解罐(1)的外壁套设有加热板(28),所述进料管(7)上铰接有用于封闭进料管(7)管口的封闭板(29)。
