专利号: 2022230896901
申请人: 王瑞景
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

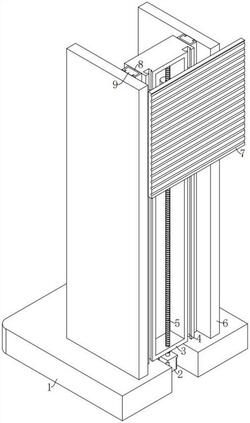

1.一种建筑工程用墙面磨平装置,其特征在于,包括:

U型底座(1);

高度调节机构,设于U型底座(1)的顶部;

升降机构,设于高度调节机构上;

滑轨机构,设于升降机构上;

打磨板(7),其设置于滑轨机构上,所述滑轨机构用以连接打磨板(7);以及往复驱动机构,设于升降机构上,所述往复驱动机构与滑轨机构连接,其用以驱动打磨板(7)往复移动。

2.根据权利要求1所述的一种建筑工程用墙面磨平装置,其特征在于:所述高度调节机构包括升降箱(3)、立板(6)、升降滑套(8)、升降滑轨(9)、电动伸缩杆(11)和固定板(12),所述立板(6)设置有两个,两个所述立板(6)均固定连接于U型底座(1)的上端,且两个立板(6)对称设置,所述升降滑轨(9)设置有两个,每个所述升降滑轨(9)均固定连接于每个立板(6)的侧端,所述升降滑套(8)设置有两个,每个所述升降滑套(8)均滑动套设于每个升降滑轨(9)上,所述升降箱(3)固定连接于两个升降滑套(8)之间,所述固定板(12)固定连接于升降箱(3)的侧端,所述电动伸缩杆(11)的一端固定连接于U型底座(1)的上端,且电动伸缩杆(11)的伸长端与固定板(12)固定连接。

3.根据权利要求2所述的一种建筑工程用墙面磨平装置,其特征在于:所述升降机构包括升降部件和升降驱动部件,所述升降部件设置于升降箱(3)上,所述升降驱动部件设置于升降箱(3)上,所述升降驱动部件与升降部件连接。

4.根据权利要求3所述的一种建筑工程用墙面磨平装置,其特征在于:所述升降部件包括T型滑槽(4)、安装框(14)和T型滑块(20),所述T型滑槽(4)设置有两个,两个所述T型滑槽(4)均开设于升降箱(3)的一侧端,且两个T型滑槽(4)对称设置,所述T型滑块(20)设置有两个,每个所述T型滑块(20)均滑动连接于每个T型滑槽(4)内,所述安装框(14)固定连接于两个T型滑块(20)的侧端。

5.根据权利要求4所述的一种建筑工程用墙面磨平装置,其特征在于:所述升降驱动部件包括正反转电机(2)、丝杆(5)、安装板(10)和丝杆套(15),所述安装板(10)固定连接于升降箱(3)的下端,所述丝杆(5)转动连接于升降箱(3)的上下内壁之间,且丝杆(5)的一端转动贯穿升降箱(3)并延伸至升降箱(3)的下侧,所述丝杆套(15)螺纹连接于丝杆(5)上,且丝杆套(15)与安装框(14)固定连接,所述正反转电机(2)固定连接于安装板(10)的侧端,且正反转电机(2)的输出端与丝杆(5)固定连接。

6.根据权利要求5所述的一种建筑工程用墙面磨平装置,其特征在于:所述滑轨机构包括移动滑套(13)和移动滑轨(19),所述移动滑轨(19)设置有两个,两个所述移动滑轨(19)均固定连接于安装框(14)的一侧端,且两个移动滑轨(19)对称设置,所述移动滑套(13)设置有两个,每个所述移动滑套(13)均滑动套设于每个移动滑轨(19)上。

7.根据权利要求6所述的一种建筑工程用墙面磨平装置,其特征在于:所述往复驱动机构包括转盘(16)、推杆(17)、限位套(18)和驱动电机(21),所述驱动电机(21)固定连接于安装框(14)的侧内壁,且驱动电机(21)的输出端转动贯穿安装框(14)并延伸至安装框(14)的外侧,所述限位套(18)固定连接于两个移动滑套(13)之间,所述转盘(16)固定连接于驱动电机(21)的输出端,所述推杆(17)固定连接于转盘(16)的侧端,且推杆(17)活动插接于限位套(18)上。
