专利号: 2022230922200
申请人: 泉州市仟瑞粮油实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

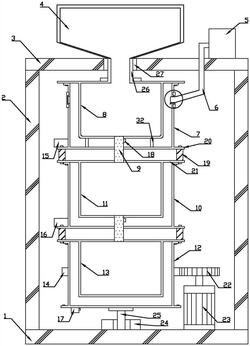

1.一种筛选效率高的大米分级机,其特征在于,包括顶板和底板,所述顶板和所述底板之间连接有间隔设置的多个支撑柱;所述顶板和所述底板之间连接有筛选筒,所述筛选筒的底部设置有第一连接轴,所述筛选筒的顶部设置有第二连接轴,所述第一连接轴和所述第二连接轴分别与所述底板和所述顶板转动连接,所述第二连接轴为中空结构,所述顶板的顶部设置有进料斗,所述进料斗的底端与所述第二连接轴转动连接;所述筛选筒包括筛糠筒、碎米筛筒和精米筛筒,所述筛糠筒、所述碎米筛筒和所述精米筛筒的外侧分别固定套设有接糠筒、碎米筒和精米筒,所述筛糠筒的底部和所述碎米筛筒的顶部之间、所述碎米筛筒的底部和所述精米筛筒的顶部之间分别连通有输料管;所述精米筒的外侧设置有从动齿轮,所述底板的顶部设置有驱动电机,所述驱动电机的输出轴向上并固定有主动齿轮,所述主动齿轮和所述从动齿轮啮合连接。

2.根据权利要求1所述的一种筛选效率高的大米分级机,其特征在于,所述接糠筒的底部和所述碎米筛筒的顶部之间、所述碎米筒的底部和所述精米筛筒的顶部之间分别设置有连接柱。

3.根据权利要求1所述的一种筛选效率高的大米分级机,其特征在于,所述接糠筒的外侧壁设置有环状结构的吸尘口,所述接糠筒的外壁位于所述吸尘口外侧滑动连接有连接环,所述连接环通过吸尘管连接有除尘风机。

4.根据权利要求3所述的一种筛选效率高的大米分级机,其特征在于,所述连接环的两端内侧分别设置有滑块,所述接糠筒位于所述吸尘口的顶部和底部分别设置有与所述滑块相适配连接的滑轨。

5.根据权利要求1所述的一种筛选效率高的大米分级机,其特征在于,所述输料管设置有电控阀门。

6.根据权利要求1所述的一种筛选效率高的大米分级机,其特征在于,所述接糠筒的内底部和所述筛糠筒的外底部之间连接有多个加强柱。

7.根据权利要求1所述的一种筛选效率高的大米分级机,其特征在于,所述接糠筒的外侧壁设置有排糠管,所述碎米筒的一侧设置有碎米排出管;所述精米筒设置有精米出料管;

所述排糠管、所述碎米排出管和所述精米出料管分别设置有电控阀门。
