专利号: 2022231077457
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

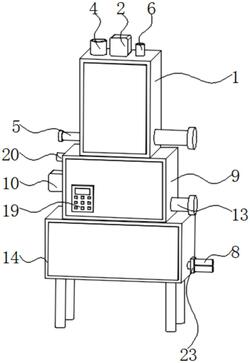

1.一种中药材加工用高效清洗机,包括粗洗箱(1),其特征在于:所述粗洗箱(1)的顶部固定连接有第一电机(2),所述第一电机(2)的输出端固定连接有第一清洗辊(3),所述粗洗箱(1)顶部的左侧连通有进料管(4),所述粗洗箱(1)左侧的底部连通有排水管(5),所述粗洗箱(1)顶部的右侧连通有循环管(6),所述粗洗箱(1)的底部连通有下落管(7),所述粗洗箱(1)右侧的底部连通有冲洗管(8),所述粗洗箱(1)的底部固定连接有精洗箱(9),所述精洗箱(9)的左侧固定连接有第二电机(10),所述第二电机(10)的输出端固定连接有第二清洗辊(11),所述精洗箱(9)的底部连通有落水管(12),所述精洗箱(9)右侧的底部连通有排料管(13),所述精洗箱(9)的底部固定连接有储水箱(14),所述储水箱(14)内腔的顶部设置有过滤网(15),所述储水箱(14)内腔的底部固定连接有抽水泵(16)。

2.根据权利要求1所述的一种中药材加工用高效清洗机,其特征在于:所述粗洗箱(1)的内壁固定连接有第一清洗毛刷(17),所述精洗箱(9)内腔的底部固定连接有第二清洗毛刷(18)。

3.根据权利要求1所述的一种中药材加工用高效清洗机,其特征在于:所述粗洗箱(1)、精洗箱(9)与储水箱(14)的正面均设置有箱门,箱门与粗洗箱(1)、精洗箱(9)和储水箱(14)之间均设置有密封垫,箱门的正面固定连接有控制面板(19)。

4.根据权利要求1所述的一种中药材加工用高效清洗机,其特征在于:所述精洗箱(9)左侧的顶部连通有进水管(20),所述排水管(5)、循环管(6)、下落管(7)、冲洗管(8)、落水管(12)与排料管(13)的表面均连通有自控阀(21)。

5.根据权利要求1所述的一种中药材加工用高效清洗机,其特征在于:所述精洗箱(9)内腔的底部固定连接有斜板(22),所述下落管(7)的底部延伸至精洗箱(9)的内腔。

6.根据权利要求1所述的一种中药材加工用高效清洗机,其特征在于:所述落水管(12)的底部延伸至储水箱(14)的内腔,所述过滤网(15)为可拆卸设计。

7.根据权利要求1所述的一种中药材加工用高效清洗机,其特征在于:所述抽水泵(16)的出水端连通有三通阀(23),所述三通阀(23)右侧的顶部通过第一软管与冲洗管(8)连通,所述三通阀(23)右侧的底部通过第二软管与循环管(6)连通。
