专利号: 2022231088220
申请人: 苏州朗铭标识科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

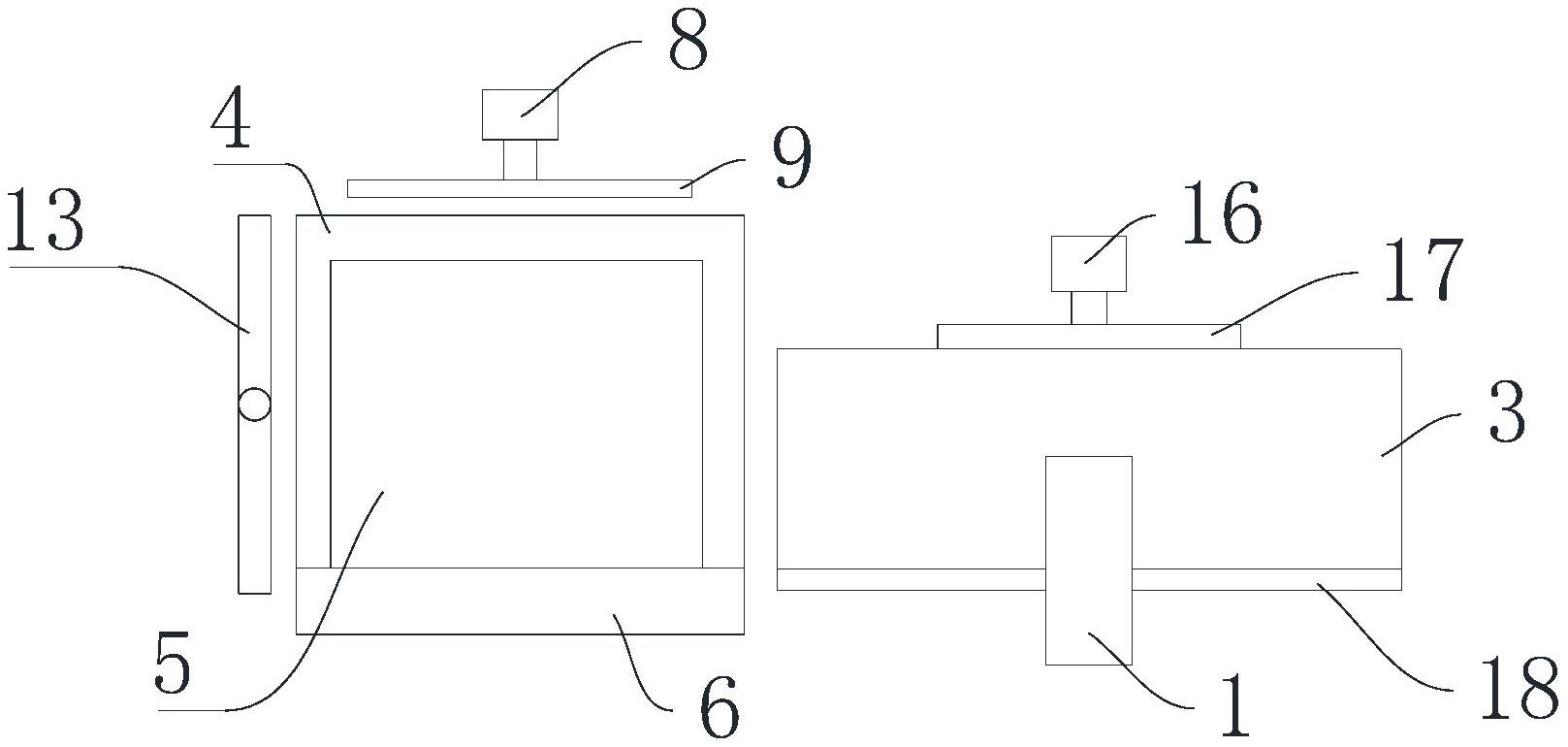

1.一种便于上料的钣金激光切割机,其特征在于,包括:

切割机主体,所述切割机主体包括:固定架、活动式装配于所述固定架上的激光头、以及设于所述固定架上用于带动所述激光头进行活动的驱动组件;

设置于所述切割机主体下方的传送带;

设于所述传送带侧面的稳固组件;以及,

设于所述传送带一端的上料装置,所述上料装置包括:底板、竖直活动式装配于所述底板上的承载板、设于所述承载板一侧的纠偏组件、设于所述承载板远离所述纠偏组件一侧的定位板、以及设于所述承载板远离所述传送带一侧的推料组件。

2.根据权利要求1所述的一种便于上料的钣金激光切割机,其特征在于,所述底板顶面固定连接有第一伸缩气缸,所述第一伸缩气缸活动端与所述承载板底面固定连接。

3.根据权利要求2所述的一种便于上料的钣金激光切割机,其特征在于,所述纠偏组件包括:水平设置的第二伸缩气缸、以及与所述第二伸缩气缸活动端固定连接的推板。

4.根据权利要求3所述的一种便于上料的钣金激光切割机,其特征在于,所述定位板顶端固定连接有限位板,所述限位板底面设置有压力传感器,所述压力传感器与所述第一伸缩气缸信号连接。

5.根据权利要求1所述的一种便于上料的钣金激光切割机,其特征在于,所述推料组件包括:竖直固定设置的转动电机、与所述转动电机输出端固定连接有连接杆、以及与所述连接杆固定连接有推杆,所述推杆水平设置且中心位置与所述连接杆固定连接。

6.根据权利要求5所述的一种便于上料的钣金激光切割机,其特征在于,所述推杆两端端面呈弧形设置。

7.根据权利要求1所述的一种便于上料的钣金激光切割机,其特征在于,所述驱动组件包括:水平设置于所述固定架内的驱动电机、与所述驱动电机输出端固定连接有传动螺杆,所述传动螺杆与所述激光头螺纹连接。

8.根据权利要求1所述的一种便于上料的钣金激光切割机,其特征在于,所述稳固组件包括:水平设于所述传送带一侧的第三伸缩气缸、与所述第三伸缩气缸输出端固定连接的稳固板、以及固定设置于所述传送带相对所述第三伸缩气缸一侧的配合板。
