专利号: 202223112307X
申请人: 广东八合铝业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

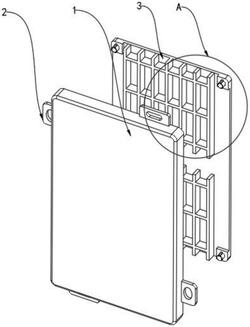

1.一种轻质高强度铝单板,包括铝单板本体(1),其特征在于:所述铝单板本体(1)下端面靠近中间位置的固定设有加强筋(15),所述加强筋(15)的两侧均设有一个位于铝单板本体(1)下端面的填充槽(7);

所述铝单板本体(1)的下方设有金属板(3),所述金属板(3)上与填充槽(7)相对的位置固定设有加强支架(4),所述加强支架(4)是由多个金属板交叉组合而成;

所述铝单板本体(1)下端面外侧的四个端角均固定设有一个固定块(6),所述金属板(3)上端面外侧的四个端角均固定设有一个固定头(5),四个所述固定块(6)的位置与四个所述固定头(5)的位置相对;

四个所述固定头(5)和四个所述固定块(6)之间可以通过卡接结构相连,而所述铝单板本体(1)和金属板(3)之间可以通过固定头(5)和固定块(6)相固定。

2.根据权利要求1所述的一种轻质高强度铝单板,其特征在于:所述固定块(6)下端面的中间位置设有斜面固定通口(9),所述斜面固定通口(9)的另一端延伸至位于固定块(6)内部的固定槽(8)的内壁上。

3.根据权利要求1所述的一种轻质高强度铝单板,其特征在于:所述固定头(5)的内部设有弹簧槽(10),所述弹簧槽(10)内壁的两侧均设有一个延伸至固定头(5)外表面的斜面条形通口(11),所述弹簧槽(10)的内部设有固定弹簧(12),所述固定弹簧(12)的两端均连接有一个限位板(13),所述限位板(13)的另一端面固定设有矩形固定块(14),所述矩形固定块(14)的绝大部分提高贯穿斜面条形通口(11)从而延伸至固定头(5)的外表面,所述矩形固定块(14)的上端面和斜面固定通口(9)的入口处均为倾斜面。

4.根据权利要求1所述的一种轻质高强度铝单板,其特征在于:所述铝单板本体(1)和金属板(3)的外表面上均喷涂有防腐喷漆。

5.根据权利要求1所述的一种轻质高强度铝单板,其特征在于:所述加强支架(4)的长宽与填充槽(7)内壁的长宽一致。

6.根据权利要求1所述的一种轻质高强度铝单板,其特征在于:所述加强筋(15)下端面的两侧均设有一个螺栓(16),所述加强筋(15)通过螺栓(16)从而与铝单板本体(1)之间相固定。

7.根据权利要求1所述的一种轻质高强度铝单板,其特征在于:所述铝单板本体(1)外表面的四个端角均固定设有一个角码(2),所述铝单板本体(1)与角码(2)之间通过螺丝相连。
