专利号: 2022231169730
申请人: 厦门市常宁工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-02-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

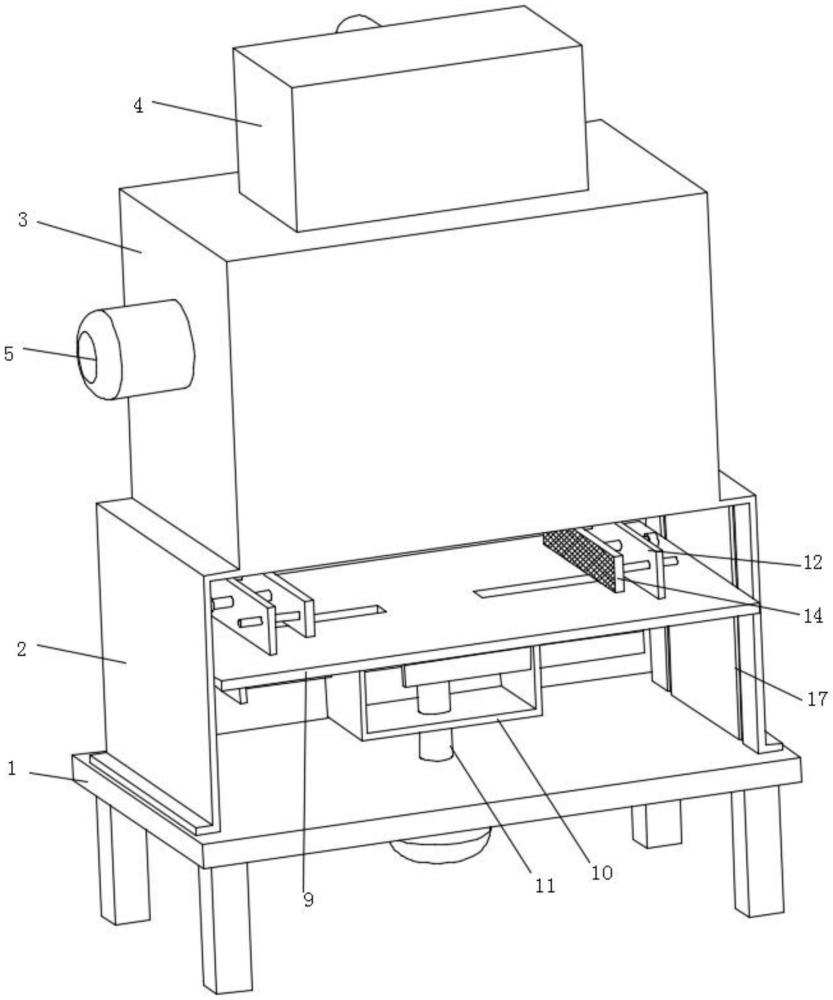

1.一种具备降噪结构的抛光设备,包括工作台(1),其特征在于:所述工作台(1)左右上端部对称设有支撑座(2),相邻所述支撑座(2)上端部固定安装有隔音罩(3),所述隔音罩(3)上方设有吸气腔(4),所述吸气腔(4)后端部固定安装有抽风泵(7),所述抽风泵(7)上设有排气管(8),相邻所述支撑座(2)之间设有安装板(9),所述安装板(9)下端部固定安装有连接板(10),所述工作台(1)上固定安装有由电机驱动的传动螺杆(11),所述传动螺杆(11)通过螺纹与连接板(10)连接,所述传动螺杆(11)中部固定安装有齿轮(16),所述安装板(9)左右端部对称安装有固定安装于安装板(9)固定安装的挡板(12),相邻所述挡板(12)之间间隔设有夹板(14),所述夹板(14)通过调节螺杆(13)与挡板(12)连接,所述隔音罩(3)内部设有抛光轮(6),所述抛光轮(6)有减速电机(5)驱动。

2.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:所述挡板(12)和夹板(14)相互平行,且夹板(14)上设有插接于挡板(12)上的导向杆。

3.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:所述传动螺杆(11)设于安装板(9)正下方,且传动螺杆(11)与安装板(9)之间设有间距。

4.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:所述夹板(14)穿过安装板(9)连接有齿条(15),所述齿条(15)与齿轮(16)啮合。

5.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:相邻所述支撑座(2)相对面开设有导向槽(17),所述安装板(9)活动连接于导向槽(17)内部。

6.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:所述连接板(10)上开设有用于齿条(15)插接的孔槽,且连接板(10)呈“U”字形。

7.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:所述安装板(9)的横截面尺寸大于隔音罩(3)的截面尺寸,且安装板(9)设于隔音罩(3)正下方。

8.根据权利要求1所述的一种具备降噪结构的抛光设备,其特征在于:所述安装板(9)上开设有用于夹板(14)滑动的滑槽,所述滑槽为通槽。
