专利号: 2022231216977
申请人: 龙岩鼎晨机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

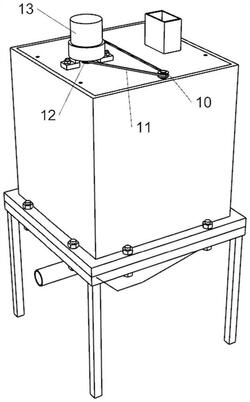

1.一种清洁结构,包括升降架(1);其特征在于:所述升降架(1)滑动安装在袋式除尘器的箱体内;升降架(1)上对称螺纹安装有螺纹杆(2),且螺纹杆(2)通过驱动组件驱动;升降架(1)上通过螺栓安装有安装环架(3);安装环架(3)上卡接有清理架(4),且清理架(4)通过锁杆组件固定;清理架(4)的内壁安装有刷毛(5)。2.根据权利要求1所述的一种清洁结构,其特征在于:所述驱动组件包括皮带轮一(10)、皮带(11)、皮带轮二(12)和电机(13),皮带轮一(10)安装在螺纹杆(2)的端部,皮带轮二(12)安装在电机(13)的转轴端部,电机(13)和皮带轮二(12)之间通过皮带(11)连接。3.根据权利要求1所述的一种清洁结构,其特征在于:所述清理架(4)的侧壁开设有锁定槽(6),锁定槽(6)设置有两组,关于清理架(4)的中线对称。4.根据权利要求1所述的一种清洁结构,其特征在于:所述锁杆组件由锁杆(401)、弹簧(402)、限位环(403)和拨杆(404)组成,锁杆(401)插接式安装在安装环架(3)上,锁杆(401)上安装有限位环(403),限位环(403)的一侧设有弹簧(402),弹簧(402)套接在锁杆(401)上,限位环(403)的侧壁对称螺纹安装有拨杆(404)。5.根据权利要求1所述的一种清洁结构,其特征在于:所述升降架(1)的侧壁开设有矩形槽(7),矩形槽(7)内通过螺栓安装有刮刀片(8),刮刀片(8)的端部有袋式除尘器的箱体内壁接触。6.根据权利要求1所述的一种清洁结构,其特征在于:所述升降架(1)的侧边对称插接式安装有导向杆(9),导向杆(9)安装在袋式除尘器的箱体上,通过导向杆(9)能够增加升降架(1)升降的稳定性。7.根据权利要求1所述的一种清洁结构,其特征在于:所述安装环架(3)上滑动安装有滑块(405),且拨杆(404)的端部插接在滑块(405)上。8.根据权利要求1所述的一种清洁结构,其特征在于:所述清理架(4)的侧壁对称安装有对接块(41),安装环架(3)的内圈对称开设有限位槽(31),限位槽(31)与对接块(41)相匹配。9.一种袋式除尘器下箱体,其特征在于:该袋式除尘器下箱体内安装有如权利要求1‑8任意一项所述的清洁结构。
