专利号: 2022231300939
申请人: 杨林
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

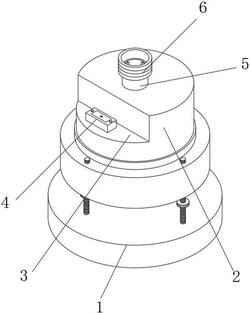

1.一种测量仪器基座检定器,包括检定器,检定器包括固定基座(1)、水平旋转器(2)、安装槽(3)和管状水平器(4),水平旋转器(2)通过轴承转动安装在固定基座(1)的上侧壁面上,安装槽(3)开设在水平旋转器(2)的左侧壁面,管状水平器(4)通过螺纹钉固定安装在安装槽(3)的上侧壁面上,管状水平器(4)上安装有观察窗口,钢化玻璃上侧壁面标识有指示标识(7),指示标识(7)呈圆形,指示标识(7)的内部标识有十字标识,其特征在于:所述水平旋转器(2)的上侧壁面固定安装有安装管(5),安装管(5)为开口朝上的空心圆柱形,安装管(5)的内部设置有夹紧机构,安装管(5)的外壁螺纹连接有呈圆柱形的连接筒(6),连接筒(6)的外壁开设有螺纹槽。

2.根据权利要求1所述的测量仪器基座检定器,其特征在于:所述夹紧机构包括两组夹紧块(8),两组活动安装在安装管(5)的内部,两组夹紧块(8)呈左右水平状态设置,安装管(5)内部呈圆柱形,两组相靠近的面均为圆弧面。

3.根据权利要求2所述的测量仪器基座检定器,其特征在于:两组所述夹紧块(8)相远离的面均固定安装有弹性元件(9),两组弹性元件(9)均呈均匀状态设置,两组夹紧块(8)相远离的面均固定安装有呈矩形的接触块(10)。

4.根据权利要求3所述的测量仪器基座检定器,其特征在于:两组所述接触块(10)远离对应夹紧块(8)的一端活动贯穿对应安装管(5)的内部侧壁,两组接触块(10)远离安装管(5)的壁面均为圆弧面。

5.根据权利要求4所述的测量仪器基座检定器,其特征在于:两组所述圆弧面均为中间凸起的状态,两组圆弧面上侧底端和对应连接筒(6)的内部相互接触。

6.根据权利要求3所述的测量仪器基座检定器,其特征在于:两组所述夹紧块(8)相靠近的面之间均固定安装有呈圆弧块的缓冲块(11),两组缓冲块(11)均由弹性材料制成,两组缓冲块(11)相靠近的面均为锯齿形。

7.根据权利要求3所述的测量仪器基座检定器,其特征在于:两组所述接触块(10)远离安装管(5)的一侧的壁面均为倾斜面,倾斜面呈从上到下依次升高的状态。
