专利号: 2022231341125
申请人: 福州天泰行运动用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

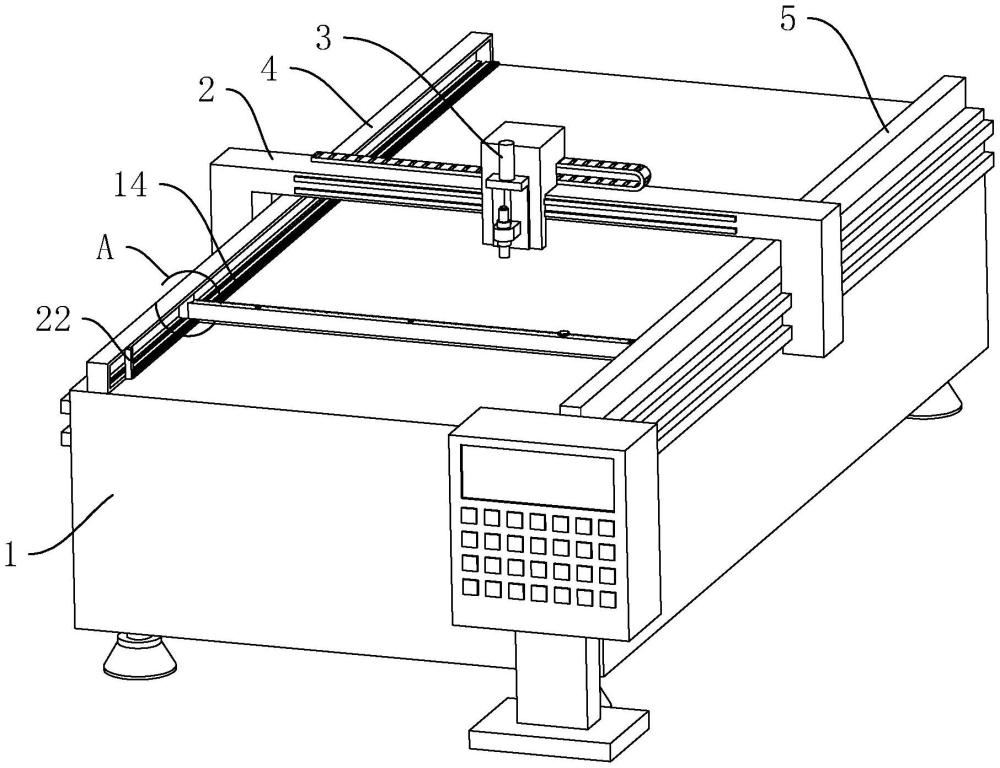

1.一种服装布料裁剪设备,包括裁剪台(1),其特征在于:所述裁剪台(1)的台面上设置有第一导轨(4)与第二导轨(5),所述第一导轨(4)与所述第二导轨(5)分别位于所述裁剪台(1)相对的两侧,所述第一导轨(4)靠近所述第二导轨(5)的一侧上滑动连接有第一座(6),所述第二导轨(5)靠近所述第一导轨(4)的一侧上滑动连接有第二座(7),所述第一座(6)上转动连接有抵接件(8),所述抵接件(8)远离所述第一座(6)的一端与所述第二座(7)可拆卸连接,且所述抵接件(8)包括基杆(81),以及上下移动于所述基杆(81)上的抵接部(82),所述抵接部(82)能够下压至所述裁剪台(1)台面。

2.根据权利要求1所述的一种服装布料裁剪设备,其特征在于:所述抵接部(82)包括抵接杆(821)以及调节柱(822),所述调节柱(822)螺纹穿设过所述基杆(81),所述抵接杆(821)转动连接于所述调节柱(822)底部,且所述抵接杆(821)上连接有导向柱(12),所述导向柱(12)上下滑动于所述基杆(81)上。

3.根据权利要求2所述的一种服装布料裁剪设备,其特征在于:所述裁剪台(1)台面在所述第一座(6)靠近所述第二座(7)的一侧设置有齿条(14),所述齿条(14)上的齿牙沿所述裁剪台(1)的长度方向延伸,所述抵接杆(821)靠近所述第一座(6)的一端开设有供齿条(14)上齿牙抵接的齿槽(15),当所述齿条(14)抵入齿槽(15)内时,所述抵接杆(821)与所述裁剪台(1)台面抵接。

4.根据权利要求1所述的一种服装布料裁剪设备,其特征在于:所述基杆(81)远离所述第一座(6)的一端滑动连接插杆(16),所述基杆(81)端部设置有供所述插杆(16)滑移的导向槽(17),所述第二座(7)上设置有供所述插杆(16)插接的插槽(18),所述插杆(16)磁吸于所述插槽(18)内壁上,且所述基杆(81)上设置有用于带动插杆(16)移动的联动件(19)。

5.根据权利要求4所述的一种服装布料裁剪设备,其特征在于:所述联动件(19)包括与所述插杆(16)相连的联动块(191),所述基杆(81)上设置有供所述联动块(191)滑动的行程槽(20),所述联动块(191)通过所述行程槽(20)延伸出所述基杆(81)。

6.根据权利要求1所述的一种服装布料裁剪设备,其特征在于:所述第一导轨(4)靠近所述第二导轨(5)的一侧上开设有用于容纳所述抵接件(8)的容纳腔(21)。

7.根据权利要求6所述的一种服装布料裁剪设备,其特征在于:所述第一导轨(4)靠近所述第二导轨(5)的一侧设置有挡条(22),所述挡条(22)用于限制所述抵接件(8)转出所述容纳腔(21)。

8.根据权利要求1所述的一种服装布料裁剪设备,其特征在于:所述基杆(81)上设置有刻度线(23)。
