专利号: 2022231489669
申请人: 宿迁昊达照明电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种调节机构,其特征在于:包括,

调节组件(100),包括底座(101)、调节件(102)、驱动件(103)以及封堵件(104),所述调节件(102)设置于所述底座(101)上,所述驱动件(103)位于所述底座(101)顶部,所述封堵件(104)设置于所述调节件(102)一侧。

2.如权利要求1所述的调节机构,其特征在于:所述调节件(102)包括螺纹杆(102a)、第一支撑柱(102b)以及第二支撑柱(102c),所述螺纹杆(102a)设置于所述底座(101)顶部,所述第一支撑柱(102b)固定于所述底座(101)顶部,所述第二支撑柱(102c)位于所述第一支撑柱(102b)内,所述第二支撑柱(102c)内开设有螺纹孔(S),所述螺纹杆(102a)与所述螺纹孔(S)内螺纹连接。

3.如权利要求2所述的调节机构,其特征在于:所述驱动件(103)包括蜗轮(103a)、蜗杆(103b)、连接杆(103c)以及固定块(103d),所述蜗轮(103a)固定于所述螺纹杆(102a)一端,所述蜗杆(103b)设置于所述蜗轮(103a)一侧,所述蜗轮(103a)与所述蜗杆(103b)啮合,所述连接杆(103c)固定于所述蜗杆(103b)一端,所述固定块(103d)固定于所述底座(101)顶部。

4.如权利要求3所述的调节机构,其特征在于:所述驱动件(103)还包括第一限位柱(103e)、摇杆(103f)以及摇柄(103g),所述第一限位柱(103e)固定于所述连接杆(103c)上,所述摇杆(103f)位于所述连接杆(103c)外侧,所述摇柄(103g)转动连接于所述摇杆(103f)一端,所述摇杆(103f)上开设有与所述第一限位柱(103e)相对应的限位槽(Z)。

5.如权利要求2、3和4任一项所述的调节机构,其特征在于:所述封堵件(104)包括固定框(104a)以及活动板(104b),所述固定框(104a)固定于所述第一支撑柱(102b)一侧,所述固定框(104a)内开设有滑槽(X),所述活动板(104b)滑动于所述滑槽(X)内。

6.如权利要求5所述的调节机构,其特征在于:所述封堵件(104)还包括第二限位柱(104c)、固定环(104d)以及弹簧(104e),所述活动板(104b)内开设有腔室(N),所述第二限位柱(104c)插接于所述腔室(N)内,所述固定环(104d)固定于所述第二限位柱(104c)外侧,所述弹簧(104e)两端分别与所述固定环(104d)和所述腔室(N)内壁固定,所述固定框(104a)上开设有与所述第二限位柱(104c)相对应的限位孔(M)。

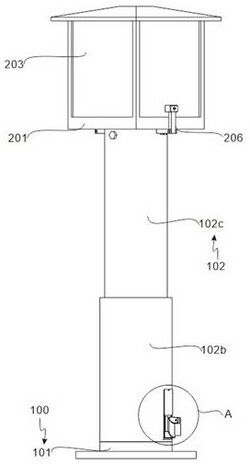

7.一种景观照明灯,其特征在于:包括如权利要求1 6任一项所述的调节组件(100);以~

及,

景观照明灯组件(200),包括灯座(201)、照明灯(202)、灯罩(203)以及锁止件(206),所述照明灯(202)螺纹连接与所述灯座(201)上,所述灯罩(203)设置于所述灯座(201)上,所述锁止件(206)位于所述灯座(201)上。

8.如权利要求7所述的景观照明灯,其特征在于:所述锁止件(206)包括铰接块(206a)、限位杆(206b)、固定板(206c)以及挡板(206h),所述铰接块(206a)固定于所述灯座(201)底部,所述限位杆(206b)设置于所述铰接块(206a)内,所述固定板(206c)一侧与所述灯罩(203)固定,所述固定板(206c)上开设有卡槽(Q),所述挡板(206h)位于所述卡槽(Q)内,所述灯罩(203)侧边开设有固定孔(Y),所述限位杆(206b)的一端插入所述固定孔(Y)内。

9.如权利要求8所述的景观照明灯,其特征在于:所述锁止件(206)还包括滑块(206d),所述滑块(206d)与所述卡槽(Q)内壁固定,所述挡板(206h)上开设有通槽(W),所述滑块(206d)滑动于所述通槽(W)内。

10.如权利要求8或9所述的景观照明灯,其特征在于:所述锁止件(206)还包括固定盒(206e)、活动杆(206f)以及固定轴(206g),所述固定盒(206e)固定于所述挡板(206h)一侧,所述活动杆(206f)插接于所述固定盒(206e)内,所述固定轴(206g)一端与所述挡板(206h)固定。
