专利号: 202223183136X
申请人: 寿光市圣城经纬测绘有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

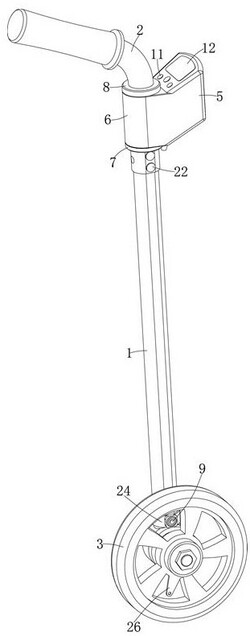

1.手推滚轮测距仪,其特征在于,包括有操作杆(1),安装在操作杆(1)顶端的手柄杆(2)和安装在操作杆(1)底端的滚轮(3),以及活动安装在手柄杆(2)上的控制盒;所述操作杆(1)底端安装有横置的连接轴(4),所述滚轮(3)安装在连接轴(4)的一端;所述控制盒包括有盒体(5),所述盒体(5)沿一侧设有连接筒(6);所述操作杆(1)沿顶端设有第一挡圈(7);所述手柄杆(2)沿下半部设有第二挡圈(8),所述连接筒(6)位于在第一挡圈(7)与第二挡圈(8)之间,所述连接筒(6)套在手柄杆(2)上并可转动调节;所述操作杆(1)底端安装有磁感应计数开关(9);所述滚轮(3)里侧安装有磁铁块(10),所述滚轮(3)滚动时,所述磁铁块(10)可与磁感应计数开关(9)相对齐;所述盒体(5)顶面上安装有开关按钮(11)和显示面板(12),所述盒体(5)内安装有电路控制板(13)和电池组(14),所述电路控制板(13)分别与开关按钮(11)、显示面板(12)、电池组(14)和磁感应计数开关(9)电连接。

2.根据权利要求1所述的手推滚轮测距仪,其特征在于,所述连接筒(6)内固定安装有橡胶材质的限位筒(15),所述限位筒(15)的内壁上沿轴向开设有若干弹性的齿块(16);所述手柄杆(2)外壁在第二挡圈(8)下方设有若干齿槽(17),所述限位筒(15)套在手柄杆(2)的下半部,所述齿块(16)与齿槽(17)相啮合。

3.根据权利要求1所述的手推滚轮测距仪,其特征在于,所述手柄杆(2)沿底端朝下设有连接块(18),所述连接块(18)沿侧面开设有连接孔(19);所述操作杆(1)沿顶端朝内开设有安装槽(20),所述连接块(18)穿设在安装槽(20)内,所述操作杆(1)沿顶端侧面上开设有销孔(21),所述销孔(21)与连接孔(19)内穿设有连接销(22)。

4.根据权利要求1所述的手推滚轮测距仪,其特征在于,所述滚轮(3)沿里侧设有限位圈(23),所述磁铁块(10)安装在限位圈(23)内;所述操作杆(1)的底端安装有固定圈(24),所述固定圈(24)一侧穿设有固定栓(25),所述磁感应计数开关(9)安装在固定圈(24)的另一侧,所述磁感应计数开关(9)靠近磁铁块(10),所述固定栓(25)穿过固定圈(24)后连接在操作杆(1)上。

5.根据权利要求1所述的手推滚轮测距仪,其特征在于,所述滚轮(3)沿外侧设有起点指针(26)。
