专利号: 2022231893192
申请人: 欧雪梅
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

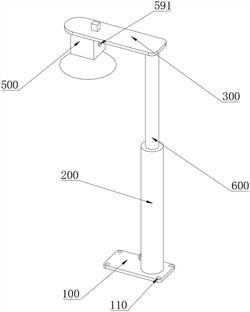

1.一种LED照明照度自动调节装置,其特征在于:包括安装座(100)、灯柱(200)、连接板(300)和灯筒(400),所述灯柱(200)固定连接于所述安装座(100)顶部左侧,所述连接板(300)通过升降机构(600)固定连接于所述灯柱(200)顶部,所述灯筒(400)底部通过调节机构(500)固定连接于所述连接板(300)底部左侧,所述调节机构(500)包括安装盒(510)、滑槽(520)、滑块(530)、固定圈(540)、滑杆(550)、丝杆(560)、伺服电机(570)、防护壳(571)、凸透镜(580)、灯罩(581)、控制器(590)和光照度传感器(591),所述连接板(300)底部左端固定连接有安装盒(510),所述安装盒(510)内腔左右侧中间位置处开设有滑槽(520),所述滑槽(520)内部滑动连接有滑块(530),所述滑块(530)相对侧固定连接有固定圈(540),所述安装盒(510)内腔底部左侧中间位置处固定连接有滑杆(550),所述安装盒(510)内腔底部右侧中间位置处转动连接有丝杆(560),且通过螺纹与右侧滑块(530)螺接,所述连接板(300)顶部左侧通过螺栓固定连接有伺服电机(570),且伺服电机(570)的输出轴端部贯穿连接板(300)和安装盒(510)内腔顶部并与丝杆(560)顶部固定连接,所述安装盒(510)底部中间位置处通过螺纹转动连接有凸透镜(580),所述安装盒(510)左侧中间位置处固定连接有控制器(590),所述安装盒(510)右侧中间位置处固定连接有光照度传感器(591)。

2.根据权利要求1所述的一种LED照明照度自动调节装置,其特征在于:所述滑杆(550)贯穿左侧所述滑块(530)底部,且左侧滑块(530)滑动连接于滑杆(550)外侧,所述安装座(100)顶部四角边部位置处开始有固定孔(110)。

3.根据权利要求1所述的一种LED照明照度自动调节装置,其特征在于:所述灯筒(400)通过螺栓固定连接于所述固定圈(540)内部,所述连接板(300)顶部位于伺服电机(570)外侧位置处通过螺栓固定连接有防护壳(571),所述安装盒(510)底端固定连接有灯罩(581)。

4.根据权利要求1所述的一种LED照明照度自动调节装置,其特征在于:所述伺服电机(570)和灯筒(400)的输入端通过导线与外部电源的输出端电性连接,所述光照度传感器(591)的输出端与控制器(590)的输入端电性连接,且控制器(590)控制伺服电机(570)的转向。

5.根据权利要求1所述的一种LED照明照度自动调节装置,其特征在于:所述升降机构(600)包括轴承(610)、螺纹杆(620)、从动锥齿轮(630)、挡板(640)、转轴(650)、转盘(651)、主动锥齿轮(660)、限位条(670)、升降杆(680)、限位盘(690)和限位槽(691),所述灯柱(200)内腔底部中间位置处固定连接有轴承(610),所述轴承(610)内部转动连接有螺纹杆(620),所述螺纹杆(620)外侧壁底部固定连接有从动锥齿轮(630),所述螺纹杆(620)外侧壁底部固定连接有挡板(640),且位于所述从动锥齿轮(630)顶部,所述灯柱(200)外侧壁左侧底部贯穿转动连接有转轴(650),所述转轴(650)左端固定连接有转盘(651),所述转轴(650)右端固定连接有主动锥齿轮(660),所述灯柱(200)内腔左右两侧固定连接有限位条(670),且位于挡板(640)顶部,所述螺纹杆(620)外侧通过螺纹连接有升降杆(680),所述升降杆(680)底端固定连接有限位盘(690),所述限位盘(690)顶部左右两侧贯穿开设有限位槽(691)。

6.根据权利要求5所述的一种LED照明照度自动调节装置,其特征在于:所述主动锥齿轮(660)外侧通过齿纹与从动锥齿轮(630)啮合转动连接,所述限位条(670)滑动连接于所述限位槽(691)内部。
