专利号: 202223201929X
申请人: 江苏瑞强紧固件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

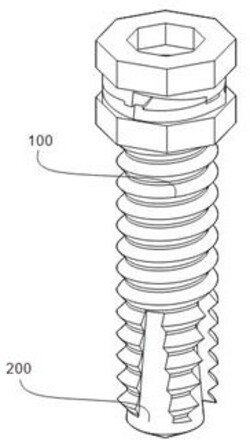

1.一种防滑丝螺栓,其特征在于:包括:

主体组件(100),包括螺杆(101)和第一螺头(102),所述第一螺头(102)设置于所述螺杆(101)顶部;

膨胀组件(200),设置于所述螺杆(101)内,包括限位块(201)、连接杆(202)以及第二螺头(203),所述限位块(201)位于所述螺杆(101)内,所述连接杆(202)设置于所述限位块(201)顶部,所述第二螺头(203)固定于所述连接杆(202)顶部。

2.如权利要求1所述的防滑丝螺栓,其特征在于:所述螺杆(101)包括V形槽(J),所述V形槽(J)设有四个,四个所述V形槽(J)均分布于所述螺杆(101)上。

3.如权利要求2所述的防滑丝螺栓,其特征在于:所述第一螺头(102)呈外六角设置,所述第一螺头(102)中间设有圆形槽(K),所述第一螺头(102)底部固定有第一防滑块(102a)。

4.如权利要求3所述的防滑丝螺栓,其特征在于:所述限位块(201)为平顶圆锥体,所述限位块(201)长度为20mm‑30mm,所述限位块(201)顶部设有连接槽(L),所述连接槽(L)深度为7mm‑10mm。

5.如权利要求4所述的防滑丝螺栓,其特征在于:所述限位块(201)还包括第一滑块(201a)和第二滑块(201b),所述第一滑块(201a)固定于所述限位块(201)外侧,所述第二滑块(201b)设置于所述限位块(201)外侧。

6.如权利要求4或5所述的防滑丝螺栓,其特征在于:所述限位块(201)还包括辅助块(201c),所述辅助块(201c)呈圆锥体,所述辅助块(201c)固定于所述限位块(201)底部。

7.如权利要求6所述的防滑丝螺栓,其特征在于:所述连接杆(202)还包括螺纹(M),所述螺纹(M)设置于所述连接杆(202)外侧,所述螺纹(M)长度为3mm‑5mm。

8.如权利要求7所述的防滑丝螺栓,其特征在于:所述第二螺头(203)为内六角螺头,所述第二螺头(203)与第一螺头(102)大小相同,所述第二螺头(203)底部设置有第二防滑块(203a)。

9.如权利要求8所述的防滑丝螺栓,其特征在于:所述主体组件(100)和所述膨胀组件(200)材质为表面淬火的低碳合金钢。

10.如权利要求9所述的防滑丝螺栓,其特征在于:所述螺杆(101)和第一螺头(102)为一体成型,所述螺杆(101)长度为45mm‑60mm,所述第一螺头(102)直径为12mm‑16mm。
