1.一种建筑施工支撑装置，其特征在于，包括

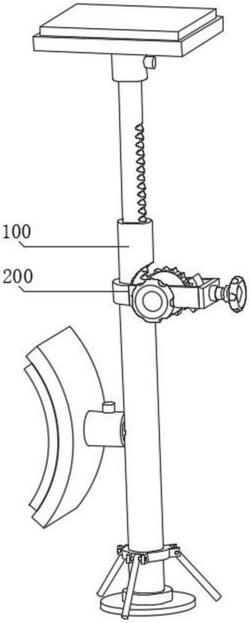

支撑组件(100)，所述支撑组件(100)包括支撑部(110)、悬挂部(120)、顶撑部(130)和快换部(140)，所述悬挂部(120)和顶撑部(130)均设置在所述支撑部(110)上，所述快换部(140)设置在所述顶撑部(130)上；

转动组件(200)，所述转动组件(200)包括高度调节部(210)和制动部(220)，所述高度调节部(210)设置在所述支撑部(110)上，所述制动部(220)设置在所述高度调节部(210)上。

2.根据权利要求1所述的一种建筑施工支撑装置，其特征在于，所述支撑部(110)包括空心柱(111)、支撑板(112)、支撑杆(113)和微调底座(114)，所述空心柱(111)上开设有异形孔(115)，所述支撑板(112)固定在所述空心柱(111)的外壁上，所述支撑杆(113)转动设置在所述支撑板(112)上，所述微调底座(114)螺纹套设在所述空心柱(111)的外壁上。

3.根据权利要求2所述的一种建筑施工支撑装置，其特征在于，所述悬挂部(120)包括圆柱(121)和弧形顶撑(122)，所述圆柱(121)固定在所述空心柱(111)的外壁上，所述圆柱(121)上开设有第一楔形孔(123)，所述弧形顶撑(122)设置在所述圆柱(121)上。

4.根据权利要求2所述的一种建筑施工支撑装置，其特征在于，所述顶撑部(130)包括支柱(131)、条形齿(132)、连接套(133)、方板(134)和木方(135)，所述支柱(131)滑动设置在所述空心柱(111)内，所述支柱(131)上设置有所述条形齿(132)，所述连接套(133)滑动设置在所述支柱(131)上，所述方板(134)固定在所述连接套(133)的上表面上，所述木方(135)固定在所述方板(134)的上表面上。

5.根据权利要求4所述的一种建筑施工支撑装置，其特征在于，所述支柱(131)上开设有第二楔形孔(136)。

6.根据权利要求5所述的一种建筑施工支撑装置，其特征在于，所述连接套(133)的内壁上开设有方槽(137)。

7.根据权利要求6所述的一种建筑施工支撑装置，其特征在于，所述快换部(140)包括拨块(141)、导向柱(142)、楔形块(143)和弹簧(144)，所述导向柱(142)贯穿设置在所述连接套(133)中，所述拨块(141)和所述导向柱(142)的一端固定在一起，所述楔形块(143)和所述导向柱(142)的另一端固定在一起，且所述楔形块(143)滑动设置在所述第二楔形孔(136)中，所述弹簧(144)一端固定在所述楔形块(143)的外壁上，所述弹簧(144)的另一端固定在所述方槽(137)中。

8.根据权利要求4所述的一种建筑施工支撑装置，其特征在于，所述高度调节部(210)包括U形板(211)、转动轴(213)和齿轮(214)，所述U形板(211)固定在所述空心柱(111)的外壁上，所述U形板(211)上开设有圆形通孔(212)，所述转动轴(213)转动设置在所述圆形通孔(212)内，所述齿轮(214)固定在所述转动轴(213)上，且所述齿轮(214)与所述条形齿(132)啮合。

9.根据权利要求8所述的一种建筑施工支撑装置，其特征在于，所述高度调节部(210)还包括第一手柄(215)，所述第一手柄(215)固定在所述转动轴(213)的端部。

10.根据权利要求8所述的一种建筑施工支撑装置，其特征在于，所述制动部(220)包括长板(221)、螺纹套(222)、螺纹杆(223)、弧形板(224)和第二手柄(226)，所述长板(221)固定在所述U形板(211)的外壁上，所述螺纹套(222)贯穿设置在所述长板(221)中，所述螺纹杆(223)转动设置在所述螺纹套(222)中，所述螺纹杆(223)的一端转动设置在所述弧形板(224)的外壁上，所述弧形板(224)上开设有齿形槽(225)，所述齿形槽(225)与所述齿轮(214)啮合，所述第二手柄(226)和所述螺纹杆(223)的另一端固定在一起。
