专利号: 2022232391441
申请人: 湖北国汇工程技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

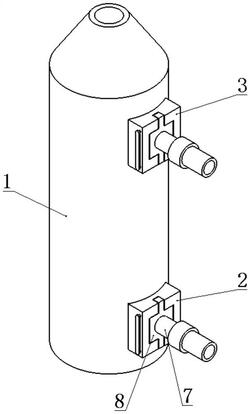

1.一种锥探灌浆套筒,包括灌浆套筒本体(1),其特征在于,所述灌浆套筒本体(1)外壁设有对称设置的固定座一(2)和固定座二(3),所述固定座一(2)和所述固定座二(3)远离所述灌浆套筒本体(1)的一侧分别均开设有矩形安装槽(4),所述固定座一(2)上且位于所述矩形安装槽(4)中开设有与所述灌浆套筒本体(1)相通的进浆口(5),所述固定座二(3)上且位于所述矩形安装槽(4)中开设有与所述灌浆套筒本体(1)相通的出浆口(6),两组所述矩形安装槽(4)中分别均设有连接管(7),所述连接管(7)外壁固定套设有与所述矩形安装槽(4)相匹配的定位板(8),两组所述定位板(8)均通过限位组件分别与所述固定座一(2)和所述固定座二(3)相连接。

2.根据权利要求1所述的一种锥探灌浆套筒,其特征在于,所述连接管(7)远离所述定位板(8)的一侧固定设有连接套筒(9),所述连接套筒(9)与所述连接管(7)相通,所述连接套筒(9)远离所述连接管(7)的一侧螺纹连接有通浆管(10)。

3.根据权利要求1所述的一种锥探灌浆套筒,其特征在于,所述固定座一(2)和所述固定座二(3)上分别均开设有密封槽(11),所述定位板(8)一侧设有与所述密封槽(11)相匹配的弹性密封垫(12)。

4.根据权利要求1所述的一种锥探灌浆套筒,其特征在于,所述限位组件包括所述固定座一(2)和所述固定座二(3)上分别均开设有的对称设置限位槽(13),所述定位板(8)上设有与所述限位槽(13)相匹配的限位块(14),所述固定座一(2)和所述固定座二(3)中分别均开设有对称设置的导向槽(15),两组所述导向槽(15)中分别均设有与之相匹配的限位滑柱(16),所述限位滑柱(16)一侧延伸至所述限位槽(13)中,所述限位块(14)上开设有与所述限位滑柱(16)相匹配的限位孔(17),所述限位滑柱(16)远离所述限位槽(13)的一侧设有导向杆(18),所述导向杆(18)外壁套设有复位弹簧(19),所述限位滑柱(16)通过所述复位弹簧(19)与所述导向槽(15)内壁相连接。

5.根据权利要求4所述的一种锥探灌浆套筒,其特征在于,两组所述导向杆(18)均延伸至所述导向槽(15)外且通过拉板(20)相连接,所述固定座一(2)和所述固定座二(3)上分别均开设有与所述导向杆(18)相匹配的导向孔(21)。

6.根据权利要求4所述的一种锥探灌浆套筒,其特征在于,所述导向杆(18)与所述限位滑柱(16)固定相连,所述导向杆(18)直径小于所述限位滑柱(16)直径。
