专利号: 2022232396619
申请人: 江苏理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

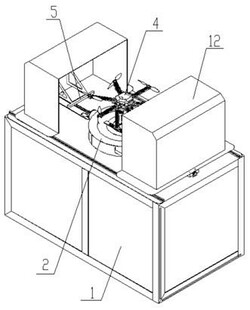

1.一种轨道巡检无人机中继平台,其特征在于:包括机座(1)、停机台(2)、无人机(4)和充电座(5),所述停机台(2)转动连接在机座(1),充电座(5)滑动连接在机座(1)上并置于停机台(2)的一侧,在无人机(4)上设有充电头(3),无人机(4)降落至停机台(2)上,停机台(2)转动并使充电头(3)上的充电触点对准充电座(5)上的充电触点,充电座(5)朝停机台(2)方向运动使充电座(5)与充电头(3)上的充电触点相互接触。

2.如权利要求1所述的轨道巡检无人机中继平台,其特征在于:所述机座(1)上固定有伺服电机(11),伺服电机(11)驱动停机台(2)转动,在停机台(2)的圆心位置处设有无人机姿态检测摄像头(21),在无人机(4)的底面设有定位指示箭头(40),无人机(4)降落至停机台(2)后,无人机姿态检测摄像头(21)获取定位指示箭头(40)的位置,通过伺服电机(11)转动调整停机台(2),使定位指示箭头(40)与充电座(5)的滑动方向相平行。

3.如权利要求1所述的轨道巡检无人机中继平台,其特征在于:所述无人机(4)上设有两个相互平行布置的起落架(41),在每根起落架(41)的一侧或者两侧,或者同时在两根起落架(41)的一侧或者两侧弹性支撑充电头(3)。

4.如权利要求3所述的轨道巡检无人机中继平台,其特征在于:在起落架(41)长度方向的端面上设有具有台阶面的安装孔(410)和限位盖板(411),充电头(3)贯穿限位盖板(411)并插接于安装孔(410)内,在充电头(3)的内侧设有定位台阶,在安装孔(410)内设有弹簧(413),弹簧(413)的两端分别抵触在安装孔(410)的台阶面上以及充电头(3)的内端面上,充电头(3)的定位台阶与限位盖板(411)相配合使充电头(3)轴向定位在起落架(41)上。

5.如权利要求4所述的轨道巡检无人机中继平台,其特征在于:在充电头(3)的内端面上固定有引线管(31),弹簧(413)套设在引线管(31)上,引线管(31)的长度大于弹簧(413)的长度,充电头(3)上与无人机(4)电池相连的充电线设于引线管(31)内。

6.如权利要求1所述的轨道巡检无人机中继平台,其特征在于:所述机座(1)上设有两个对称布置在停机台(2)两侧的保护罩(12),保护罩(12)通过电动丝杠机构滑动连接在机座(1)上,两个保护罩(12)相向运动并贴合,使停机台(2)密封于两保护罩(12)内。

7.如权利要求1所述的轨道巡检无人机中继平台,其特征在于:在一保护罩(12)的内腔面上设置一充电座(5),或者在两保护罩(12)的内腔面上分别设置一个充电座(5)。

8.如权利要求7所述的轨道巡检无人机中继平台,其特征在于:所述保护罩(12)的内端面上固定有安装架(121),所述充电座(5)固定在安装架(121)上。
