专利号: 2022232398648
申请人: 吴远明
专利类型:实用新型
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

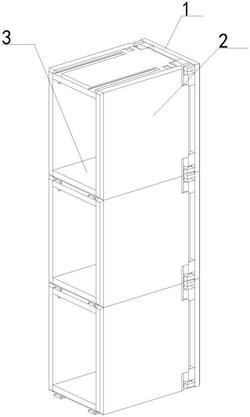

1.计算机主机柜,其特征在于,包括多个单元件,所述单元件包括:

主板(1),其上具有相垂直的水平方向与竖直方向;

沿水平方向铰接在主板(1)两侧的挡板(2),所述挡板(2)用于沿水平方向将所述主板(1)的两侧进行封盖;

沿竖直方向铰接在主板(1)两侧的垫板(3),所述垫板(3)用于沿竖直方向将所述主板(1)的两侧进行封盖,其中一个所述垫板(3)位于另一个所述垫板(3)的下方;

固定件(4),所述固定件(4)具有固定部与连接部,所述固定部的一端与所述挡板(2)接触,另一端与所述垫板(3)连接,所述连接部用于将所述固定部与所述挡板(2)固定,所述固定件(4)用于将所述挡板(2)与所述垫板(3)进行连接,使所述挡板(2)与所述垫板(3)均对所述主板(1)进行封盖;

其中,位于下方的所述垫板(3)底部安装有T型块(10),位于上方的所述垫板(3)的顶部开设有与所述T型块(10)过盈配合的容纳槽(11),以使多个所述单元件堆叠形成机柜。

2.根据权利要求1所述的计算机主机柜,其特征在于,所述固定件(4)包括:

连接板(401),所述固定部为所述连接板(401),所述连接板(401)具有两个相垂直的侧边,其中一个侧边与位于下方的垫板(3)连接,另一个侧边与所述挡板(2)连接;

插设在所述连接板(401)上的连接杆(402),所述连接部为所述连接杆(402),所述挡板(2)上构造沿水平方向上有用于容纳所述连接杆(402)的孔道,所述连接杆(402)贯穿所述连接板(401)插设在所述挡板(2)上;

安装在所述挡板(2)上的承载板(403),所述承载板(403)的具有相垂直的两端,其中一端与所述挡板(2)连接,另一端用于承载位于上方的所述垫板(3)。

3.根据权利要求2所述的计算机主机柜,其特征在于,位于下方的所述垫板(3)底部开设用于所述连接板(401)通过的插槽(5),所述连接板(401)靠近所述垫板(3)一端上安装有扩板(6),所述扩板(6)的横截面大于所述插槽(5)的槽口面积,所述连接板(401)与所述挡板(2)接触的一端上安装有延面板(7),所述连接杆(402)插设在所述延面板(7)上。

4.根据权利要求1所述的计算机主机柜,其特征在于,所述主板(1)上安装有多个铰接块(8),所述铰接块(8)分别与所述垫板(3)和所述挡板(2)铰接,所述垫板(3)与所述挡板(2)上均安装有与所述铰接块(8)插接的铰接杆(9),所述铰接杆(9)具有两个与所述铰接块(8)插接的凸杆(901),两个所述凸杆(901)之间安装有连接弹簧(902)。

5.根据权利要求4所述的计算机主机柜,其特征在于,两个所述凸杆(901)相对的一端上均安装有滑杆(12),所述滑杆(12)之间滑动连接,所述滑杆(12)位于所述连接弹簧(902)的内环中。

6.根据权利要求4所述的计算机主机柜,其特征在于,所述铰接块(8)上滑动安装有抵触杆(13),所述抵触杆(13)上安装有复位弹簧(15),所述复位弹簧(15)的一端与所述抵触杆(13)连接,另一端与所述铰接块(8)连接,所述抵触杆(13)的一端与所述凸杆(901)接触,当所述抵触杆(13)滑动时,所述抵触杆(13)使所述凸杆(901)相互靠近或远离。

7.根据权利要求6所述的计算机主机柜,其特征在于,所述主板(1)上滑动安装有抵触块(14),所述抵触块(14)分别与两个相垂直的抵触杆(13)接触。

8.根据权利要求1所述的计算机主机柜,其特征在于,所述主板(1)上构造有多个贯穿所述主板(1)的通孔,所述通孔使所述单元件内部与外部连通。
