专利号: 2022232475324
申请人: 苏州全项精密模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

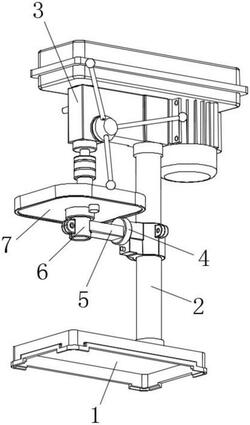

1.一种钻铣床,其特征在于,包括底座、主轴、控制机、升降调节座、工作台、两个调节板和调节组件,所述主轴固定安装在底座上,所述控制机固定安装在主轴的顶端,所述升降调节座滑动套设在主轴上,所述升降调节座的一侧转动连接有转动调节杆,所述转动调节杆的一端固定安装有支撑座,所述工作台固定安装在支撑座的顶部,两个所述调节板分别设置在工作台的两侧,所述调节组件设置在工作台上,所述调节组件与两个调节板相连接,所述升降调节座的一侧开设有固定槽,所述转动调节杆的一端固定安装有转动座,所述转动座转动安装在固定槽内,所述转动座的一侧固定安装有控制齿轮,所述固定槽的内壁上开设有调节槽,所述调节槽内滑动安装有齿条,所述齿条与控制齿轮啮合。

2.根据权利要求1所述的一种钻铣床,其特征在于,所述齿条的一端开设有螺纹槽二,所述螺纹槽二内螺纹连接有丝杆二,所述丝杆二上固定连接有从动锥齿轮,所述调节槽的内壁上转动连接有旋转杆,所述旋转杆的两端分别固定安装有控制旋钮和主动锥齿轮,所述主动锥齿轮与从动锥齿轮啮合。

3.根据权利要求1所述的一种钻铣床,其特征在于,所述调节组件包括两个滑动板、两个丝杆一、两个旋转齿轮和调节手柄,所述工作台的两侧均开设有移动槽,两个移动槽内均滑动安装有滑动板,两个滑动板的一侧分别固定安装在两个调节板上,两个滑动板的另一侧均开设有螺纹槽一,两个移动槽的一侧内壁上开设有同一个固定孔,所述固定孔内转动安装有两个丝杆一,所述丝杆一螺纹安装在对应的螺纹槽一内。

4.根据权利要求3所述的一种钻铣床,其特征在于,两个丝杆一的一端均固定安装有旋转齿轮,两个旋转齿轮相啮合,所述旋转齿轮的一侧固定连接有锥齿轮一,所述固定孔的内壁上转动安装有固定杆,所述固定杆的两端分别固定安装有锥齿轮二和调节手柄,所述锥齿轮二与锥齿轮一啮合,所述调节手柄转动连接在工作台的底部。

5.根据权利要求3所述的一种钻铣床,其特征在于,所述固定孔的内壁上固定安装有两个轴承,丝杆一固定安装在对应的轴承的内圈。

6.根据权利要求3所述的一种钻铣床,其特征在于,所述移动槽的内壁上开设有滑槽,滑动板上固定安装有滑动块,滑动块滑动连接在滑槽内。

7.根据权利要求2所述的一种钻铣床,其特征在于,所述调节槽的内壁上开设有通孔,所述旋转杆转动安装在通孔内。
