专利号: 2022232507490
申请人: 瓦房店东旭非标准轴承集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种密封性好的双列圆柱滚子轴承,包括轴承(1),其特征在于:所述轴承(1)的正面和背面均通过固定组件(2)与阻挡组件(3)连接,两个阻挡组件(3)相靠近的一面均通过密封组件(4)与轴承(1)连接,两个阻挡组件(3)内均设有注油组件(5),两个阻挡组件(3)相靠近的一面均设有若干个限位组件(6)。

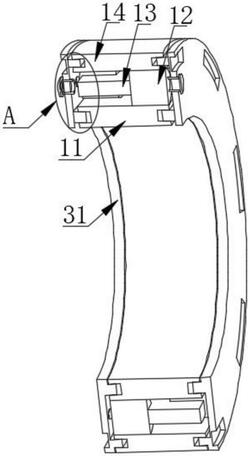

2.根据权利要求1所述的一种密封性好的双列圆柱滚子轴承,其特征在于:所述轴承(1)包括内圈(11),两个固定组件(2)分别设在内圈(11)的正面和背面,所述内圈(11)通过若干个滚子(13)与外圈(14)搭接,若干个滚子(13)均设在保持架(12)内,所述保持架(12)设在外圈(14)和内圈(11)之间,若干个滚子(13)与限位组件(6)搭接,两个密封组件(4)分别设在外圈(14)的正面和背面。

3.根据权利要求2所述的一种密封性好的双列圆柱滚子轴承,其特征在于:所述固定组件(2)包括第一螺纹槽(21),所述第一螺纹槽(21)开设在内圈(11)内,所述第一螺纹槽(21)内连接有橡胶垫(22),所述橡胶垫(22)与螺纹环(23)搭接,所述螺纹环(23)螺纹连接在第一螺纹槽(21)内,所述螺纹环(23)与阻挡组件(3)连接。

4.根据权利要求3所述的一种密封性好的双列圆柱滚子轴承,其特征在于:所述阻挡组件(3)包括挡板(31),所述挡板(31)与螺纹环(23)连接,所述挡板(31)内开设有若干个操作槽(32),所述挡板(31)与密封组件(4)连接,所述限位组件(6)设在挡板(31)内。

5.根据权利要求4所述的一种密封性好的双列圆柱滚子轴承,其特征在于:所述密封组件(4)包括密封环(41),所述密封环(41)与挡板(31)连接,所述密封环(41)设在密封槽(42)内,所述密封槽(42)开设在外圈(14)内。

6.根据权利要求4所述的一种密封性好的双列圆柱滚子轴承,其特征在于:所述注油组件(5)包括注油管(51),所述注油管(51)卡接在挡板(31)内,所述注油管(51)内螺纹连接有螺纹柱(52)。

7.根据权利要求4所述的一种密封性好的双列圆柱滚子轴承,其特征在于:所述限位组件(6)包括第二螺纹槽(61),所述第二螺纹槽(61)开设在挡板(31)内,所述第二螺纹槽(61)内螺纹连接有螺纹杆(62),所述螺纹杆(62)内卡接有滚珠(63),所述滚珠(63)与滚子(13)搭接。
