专利号: 2022232610788
申请人: 高捷
专利类型:实用新型
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种微生物修复污染土壤装置,其特征在于,包括:

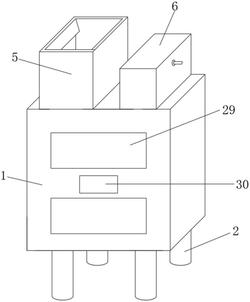

箱体,所述箱体的底部四角固定安装有支撑腿,所述箱体的顶部左侧开设有进料口,所述箱体的顶部右侧开设有进液口,所述箱体的顶部左侧固定安装有进料框,所述进料框的顶部倒入有污染土壤,所述箱体的顶部右侧固定安装有存液箱;

碎料组件,所述碎料组件安装在所述进料框上;

搅拌送料组件,所述搅拌送料组件安装在所述箱体上;

喷液组件,所述喷液组件安装在所述箱体和所述存液箱上;

下料组件,所述下料组件安装在所述箱体上。

2.根据权利要求1所述的一种微生物修复污染土壤装置,其特征在于,所述碎料组件包括碎料轴、碎料辊和碎料齿,所述碎料轴固定安装在所述进料框的前后两侧内壁之间左右两侧,所述碎料辊转动安装在所述碎料轴的外侧,所述碎料齿固定安装在所述碎料辊的外侧一周。

3.根据权利要求2所述的一种微生物修复污染土壤装置,其特征在于,所述搅拌送料组件包括固定板、下料阀、搅拌轴、搅拌叶片、电机、送料轴、螺旋叶片、带轮和皮带,所述固定板固定安装在所述箱体的四侧内壁之间,所述下料阀固定安装在所述固定板的顶部中间处,所述搅拌轴转动安装在所述箱体的右侧内壁,所述搅拌轴的一端转动安装在所述箱体的左侧,所述搅拌叶片固定安装在所述搅拌轴的外侧一周,且从左至右依次排列,所述电机固定安装在所述搅拌轴的一端,所述送料轴转动安装在所述箱体的左侧和所述箱体的右侧内壁之间且位于所述搅拌轴的下方,所述螺旋叶片固定安装在所述送料轴的外侧,所述带轮分别固定安装在所述搅拌轴和所述送料轴的外左侧,所述皮带张紧设置在两个所述带轮的外侧。

4.根据权利要求3所述的一种微生物修复污染土壤装置,其特征在于,所述固定板的顶部设置为弧面,弧面的中间处低,两端高。

5.根据权利要求4所述的一种微生物修复污染土壤装置,其特征在于,所述搅拌叶片的端部轮廓为弧形,所述搅拌叶片的长度设置为从两侧到中间的叶片长度递增。

6.根据权利要求5所述的一种微生物修复污染土壤装置,其特征在于,所述喷液组件包括进液阀、立板、横板、出液阀、水泵和喷头,所述进液阀固定安装在所述存液箱的左右两侧,所述进液阀分别同外部管道相连通,所述立板固定安装在所述存液箱的顶部内壁,所述横板固定安装在所述存液箱的左右两侧内壁之间,所述立板的底部固定安装在所述横板的顶部,所述出液阀的固定安装在所述横板的底部左右两侧,所述水泵固定安装在所述存液箱的底部内壁,所述喷头固定安装在所述进液口的内侧之间,所述水泵通过管道分别与所述出液阀和所述喷头相连通,所述立板的左侧存储有微生物菌液,所述立板的右侧存储有药液。

7.根据权利要求6所述的一种微生物修复污染土壤装置,其特征在于,所述下料组件包括下料口、封闭板、螺纹孔和固定杆,所述下料口开设在所述箱体的底部右侧,所述封闭板转动安装在所述箱体的底部右侧,所述螺纹孔开设在所述封闭板和所述箱体的底部右侧,所述固定杆螺纹连接在所述螺纹孔的内侧。

8.根据权利要求7所述的一种微生物修复污染土壤装置,其特征在于,所述箱体的前侧上下两侧分别固定安装有观察窗,所述箱体的前侧中间处固定安装有控制面板,所述控制面板与所述下料阀、所述电机、所述进液阀、所述出液阀和所述水泵电性连接。
