专利号: 2022232616854
申请人: 管广宝
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

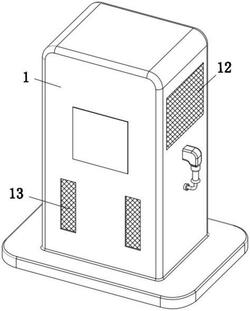

1.一种基于汽车的带散热格栅的充电桩,其特征在于,包括充电桩壳体和充电桩主体;

所述充电桩壳体的内壁上滑动安装有支撑座,所述支撑座与充电桩壳体内壁之间设置有缓冲件,所述充电桩主体固定安装在支撑座上,所述充电桩壳体的两侧均开设有出风口,所述充电桩壳体的前侧开设有两个进风口,两个出风口和两个进风口内分别固定安装有上网板和下网板;

两个出风口内均固定安装有散热格栅,所述充电桩主体上固定安装有两个吸热板,位于同一侧的吸热板和散热格栅上连接有同一个柔性导热条;

所述充电桩壳体的内壁上设置有散热组件,且散热组件与两个出风口相适配。

2.根据权利要求1所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述散热组件包括两个转动销、两个排风扇叶、两个传动组件和双轴电机,充电桩壳体的顶部内壁上固定安装有双轴电机,充电桩壳体的两侧内壁上均固定安装有支撑架,两个支撑架上均转动安装有转动销,两个转动销相互远离的一端均固定套设有排风扇叶,双轴电机的两个输出轴上均连接有传动组件,两个传动组件分别与对应的转动销相连接。

3.根据权利要求2所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述传动组件包括上带轮、下带轮、皮带和驱动轴,双轴电机的输出轴上轴向固定安装有驱动轴,驱动轴和转动销上分别固定套设有上带轮和下带轮,上带轮和下带轮上传动连接有同一个皮带。

4.根据权利要求3所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述支撑架上固定安装有支撑条,驱动轴转动安装在支撑条上。

5.根据权利要求1所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述充电桩壳体的两侧内壁上均开设有导向槽,支撑座滑动安装在两个导向槽内。

6.根据权利要求5所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述缓冲件包括导向杆和缓冲弹簧,两个导向槽内均固定安装有导向杆,支撑座与两个导向杆滑动连接,支撑座的底侧两端均固定安装有缓冲弹簧,两个缓冲弹簧的底端分别与对应导向槽的底部内壁固定连接,且缓冲弹簧活动套设在导向杆的外侧。

7.根据权利要求1所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述充电桩壳体的两侧内壁上均固定安装有固定块,两个固定块的底侧均固定安装有阻尼杆,两个阻尼杆的底端均与支撑座固定连接。

8.根据权利要求1所述的一种基于汽车的带散热格栅的充电桩,其特征在于:所述出风口和进风口的内壁上均转动安装有多个支撑销,位于同一轴线上的两个支撑销上固定安装有同一个转动封板,相邻的两个转动封板活动密封接触。
