专利号: 2022232644604
申请人: 苏州苏水环境监测服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

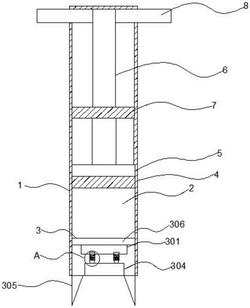

1.一种水环境治理用淤泥采样装置,包括取泥杆(1),其特征在于,所述取泥杆(1)的下方螺纹连接有存泥腔(2),所述存泥腔(2)的内部下方设置有复位机构(3),所述取泥杆(1)的内部中间滑动连接有活塞块(5),所述活塞块(5)紧贴存泥腔(2)的内壁,所述活塞块(5)的底部固定安装有密封橡胶垫(4),且所述密封橡胶垫(4)紧贴取泥杆(1)的内壁,所述活塞块(5)的顶部中间固定安装有推拉杆(6),所述推拉杆(6)顶端左右对称设置有把手(8),所述把手(8)贯穿取泥杆(1)上方的两侧,所述取泥杆(1)的内部中间固定安装有第二挡块(7);

所述复位机构(3)包括固定安装在存泥腔(2)内部下方的第一挡块(306),所述第一挡块(306)底端的中心位置设置有套块(301),所述套块(301)的底部两侧固定安装有套筒(302),位于所述套筒(302)内部套块(301)的底部固定安装有固定块(303),所述固定块(303)的底部中间处固定安装有伸缩杆(308),所述伸缩杆(308)的外表面上固定安装有弹簧(309),所述伸缩杆(308)的底端固定安装有挤压块(310),所述挤压块(310)的底端固定安装有复位块(304),所述存泥腔(2)的底端对称设置有钻头(305)。

2.根据权利要求1所述的一种水环境治理用淤泥采样装置,其特征在于,所述存泥腔(2)的底端中间设置有通孔,所述通孔直径与复位块(304)的直径相同,且复位块(304)与通孔搭接,所述第一挡块(306)与存泥腔(2)螺纹连接。

3.根据权利要求1所述的一种水环境治理用淤泥采样装置,其特征在于,所述取泥杆(1)的两侧开设有滑槽(9),所述滑槽(9)内部滑动连接有把手(8),所述滑槽(9)从靠近取泥杆(1)顶端的位置竖直延伸至第二挡块(7)的顶端,且位于滑槽(9)一侧固定安装有刻度尺(10)。

4.根据权利要求1所述的一种水环境治理用淤泥采样装置,其特征在于,所述第一挡块(306)上围绕套块(301)均匀设置有若干圆形通孔(307)。

5.根据权利要求1所述的一种水环境治理用淤泥采样装置,其特征在于,所述复位块(304)设置为圆柱体结构,且所述复位块(304)底面直径与套块(301)的内径相等。

6.根据权利要求1所述的一种水环境治理用淤泥采样装置,其特征在于,所述把手(8)设置为圆柱体结构,且所述把手(8)的表面设置有防滑纹。
