专利号: 2022232656419
申请人: 程思敏
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

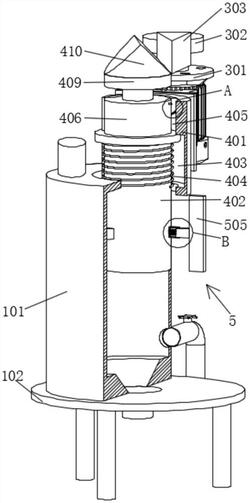

1.一种液体饮料灌装机,其特征在于:包括:机体(1);

移动机构(2),布置于所述机体(1)上;

其中,所述移动机构(2)由驱动组件(3)和转动组件(4)构成;

其中,所述驱动组件(3)与机体(1)连接,所述转动组件(4)输入端与驱动组件(3)输出端联接;

清洁组件(5),布置于所述转动组件(4)上;

其中,所述驱动组件(3)用于转动组件(4)的驱动,所述转动组件(4)用于清洁组件(5)的转动,所述清洁组件(5)用于机体(1)的清洗;

其中,所述机体(1)包括:

桶体(101);

支撑架(102),固设于所述桶体(101)底端;

其中,所述桶体(101)底面呈锥形结构,且桶体(101)底端设于活塞盖。

2.根据权利要求1所述的一种液体饮料灌装机,其特征在于:所述驱动组件(3)包括:驱动电机(301),通过电机座固设于所述桶体(101)顶面;

传动轮(302),套设于所述驱动电机(301)输出轴上;

楔形块A(303),固设于所述传动轮(302)圆周面上;

其中,所述楔形块A(303)呈三角结构。

3.根据权利要求2所述的一种液体饮料灌装机,其特征在于:所述转动组件(4)包括:固定杆(401),固设于所述桶体(101)顶面;

转动杆(402),设于所述固定杆(401)内;

滑槽A(403),开设于所述固定杆(401)内;

弹簧A(404),套设于所述转动杆(402)上,且设于所述滑槽A(403)内;

空槽(405),开设于所述滑槽A(403)顶端;

触头(406),设于所述空槽(405)内,且与转动杆(402)连接;

限位块(407),固设于所述触头(406)圆周面上;

限位槽(408),开设于所述空槽(405)内壁上;

轴承(409),通过固定轴与触头(406)顶端连接;

楔形块B(410),固设于所述轴承(409)上,且与楔形块A(303)联接;

其中,所述弹簧A(404)一端与滑槽A(403)内壁连接,所述弹簧A(404)另一端与触头(406)底端连接;

其中,所述限位槽(408)呈对称的弧型倾斜结构,且所述限位槽(408)高端远离弹簧A(404)端部,所述限位槽(408)底端靠近弹簧A(404)端部;

其中,所述限位块(407)与限位槽(408)滑动配合;

其中,所述楔形块B(410)呈三角结构。

4.根据权利要求3所述的一种液体饮料灌装机,其特征在于:所述清洁组件(5)包括:若干个固定块(501),呈环形阵列设于所述转动杆(402)圆周面上;

滑槽B(502),开设于所述固定块(501)内;

弹簧B(503),设于所述滑槽B(502)内,且一端与滑槽B(502)内壁连接;

滑动块(504),与弹簧B(503)另一端连接;

刮板(505),固设于所述滑动块(504)端部;

其中,所述固定块(501)、滑槽B(502)、弹簧B(503)、滑动块(504)和刮板(505)数量适配;

其中,所述滑动块(504)与滑槽B(502)滑动配合;

其中,所述刮板(505)与桶体(101)内壁接触。
