专利号: 2022232662640
申请人: 瓦房店昌运轴承制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

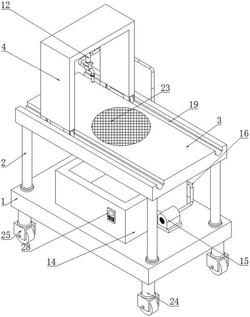

1.一种轴承套圈锻件加工冷却装置,包括固定台(1),其特征在于:所述固定台(1)的上表面固定连接有支撑柱(2),所述支撑柱(2)的顶端固定连接有加工机床(3),所述加工机床(3)的表面设置有安装框(4),所述安装框(4)的内部固定连接有调节仓(5),所述调节仓(5)的内部固定连接有正反电机(6),所述正反电机(6)的输出轴固定连接有螺纹柱(7),所述螺纹柱(7)的表面套接有螺纹帽(8),所述螺纹帽(8)的下表面固定连接有连接块(11),所述连接块(11)的底端固定连接有电动推杆(12),所述固定台(1)的上表面固定连接有储液仓(14),所述储液仓(14)的侧面设置有抽料泵(15),所述抽料泵(15)的表面固定连接有导流管(16),所述电动推杆(12)的底端固定连接有固定架(13),所述导流管(16)穿设在固定架(13)的内部,所述导流管(16)的另一端固定连接在注液口(17),所述加工机床(3)的表面固定连接有收集槽(20),所述收集槽(20)的内部设置有过滤层(21),所述收集槽(20)设置在储液仓(14)的正上方。

2.根据权利要求1所述的一种轴承套圈锻件加工冷却装置,其特征在于:所述调节仓(5)的内壁固定连接有轴承以使其内部穿设有转轴(9),所述转轴(9)和螺纹柱(7)固定连接,所述调节仓(5)的下表面开设有限位槽(10),所述连接块(11)穿设在限位槽(10)的内部。

3.根据权利要求1所述的一种轴承套圈锻件加工冷却装置,其特征在于:所述加工机床(3)的上表面开设有滑槽(19),所述安装框(4)的下表面固定连接有滑轮(18),所述滑轮(18)活动连接在滑槽(19)的内部。

4.根据权利要求1所述的一种轴承套圈锻件加工冷却装置,其特征在于:所述收集槽(20)的上表面固定连接有过滤网(23),所述收集槽(20)的底端开设有排液孔(22),所述排液孔(22)共有多个,且均匀的排列在收集槽(20)的底端。

5.根据权利要求1所述的一种轴承套圈锻件加工冷却装置,其特征在于:所述固定台(1)的下表面固定连接有减震器(24),所述减震器(24)共有四个,且呈矩形排列在固定台(1)的下表面,所述减震器(24)的底端固定连接有万向轮(25),所述万向轮(25)的侧面设置有刹车片。

6.根据权利要求1所述的一种轴承套圈锻件加工冷却装置,其特征在于:所述固定台(1)的内部开设有储能仓(26),所述储能仓(26)的内部固定连接有蓄电池(27),所述储液仓(14)的表面固定连接有控制开关(28),所述控制开关(28)的内部设置有微处理器。
